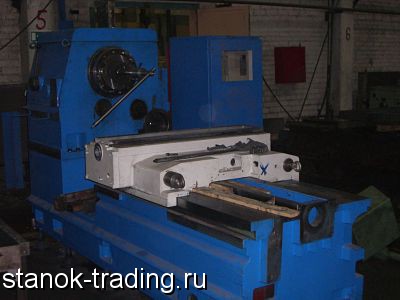

Продам Специальный лоботокарный станок STR-500Ф3 (Австрия модернизация) местонахождение ул. Монтажная д.9
Общие параметры STR-500Ф3
Точность обработки при чистовом обтачивании: IT 6 (по ГОСТу класс точности 2 - С)
Высота центров над фундаментными плитами, мм 1250
Диаметр вращения над фундаментными плитами, мм 2480
Макс. вес обрабатываемой детали при установке между центрами, кг 10000
Макс. крутящий момент на планшайбе, Нм 20000
Мощность привода / Номинальная мощность подключения, кВт 45 / 55
Поперечное сечение хвостовика резцов (ШхВ), мм 50 х 50
Рабочее напряжение: 3х300 В / 3 фазы / 50 Гц / 118 А
Напряжение в цепи управления: 220 В / 50 Гц
Шпиндельная бабка
Диаметр рабочего шпинделя в передней опоре, мм 240
Отверстие в рабочем шпинделе, мм 100
Внутренний конус 1:10мм
Кол-во чисел оборотов планшайбы 18
Коэф. ряда чисел оборотов 1, 28
Диапазон чисел оборотов, об/мин
- ряд чисел оборотов 1: 3, 55 – 180 об/мин
- ряд чисел оборотов 2: 4, 5 – 224 об/мин
- ряд чисел оборотов 3: 5, 6 – 280 об/мин
- ряд чисел оборотов 4: 7, 1 – 355 об/мин
- ряд чисел оборотов 5: 9 – 450 об/мин (применяется только с планшайбой Ø1000мм) 3, 55. . . 450
Планшайба
Наружный диаметр планшайбы, мм 1000 (1250)
Мин. диаметр зажима при наружном / внутреннем закреплении, мм 180/400 (180/400)
Макс. диаметр зажима при наружном / внутреннем закреплении, мм 780/1000 (1030/1250)
Станина с 2-мя / 3-мя направляющими
Продольные салазки - длина станины, мм 1200
Поперечные салазки, мм 750
Крестовые салазки нормальные, мм 450
Крестовые салазки удлиненные, мм 630 / 830
Салазки подачи инструмента (резца), мм 180
Диаметр вращения над станиной, мм 1250
Диаметр вращения над продольными салазками с (без) копировальным щупом, мм 650 (800)
Макс. диапазон копирования — ход поперечных салазок, мм 500
Макс. диапазон копирования — ход пподольных салазок, мм 800 / 1750
Механизм подач
Кол-во независимых от числа оборотов подач, шт 18
Диапазон независимых от числа оборотов подач, мм/мин 0, 5. . . 180
Кол-во подач, зависимсых от числа оборотов подач, шт 24
Общий диапазон зависимых от числа оборотов подач, мм/об
0, 0056. . . 16
0, 0045. . . 12, 5
Ускоренный продольный и поперечный ход, мм/мин 5000
Устройство для нарезания резьбы (нормальный шаг)
Макс. шаг
- метрическая резьба, мм
- дюймовая резьба, ход
-модульная резьба, мм
1. . . 60 (48)
24. . . 0, 5
0, 5. . . 20
Устройство для нарезания резьбы с большим шагом (150%)
Макс. шаг
- метрическая резьба, мм
- дюймовая резьба, ход
-модульная резьба, мм
150
3 / 16
44
Задняя бабка
Диаметр пиноли, мм 220
Ход пиноли, мм 210
Боковое перемещение верхней части, мм 25
Скорость перемещения при наличие привода, мм/мин
- на фундаментальных плитах
- на станине с 3-мя направляющими
1700
1500
