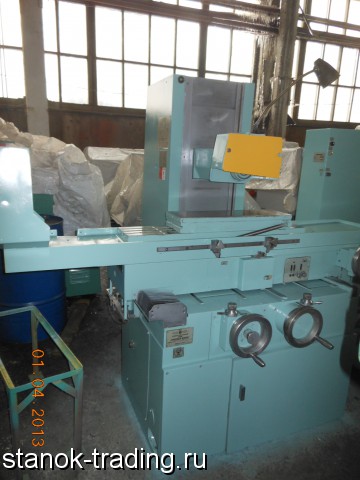

Прецизионный плоскошлифовальный станок с крестовым столом и горизонтальным шпинделем модель 3Е711В.
Назначение станка: для обработки плоских поверхностей различных изделий. С применением специальных приспособлений для профилирования шлифовального круга и установки деталей, возможно шлифование профильных поверхностей, пазов, уступов, а также шлифование торцом круга в пределах допустимых кожухом шлифовального круга в полуавтоматическом или ручном режиме. Рациональная конструкция станины, крестового суппорта, колонны, стола и шлифовальной головки обеспечивает высокую жесткость и виброустойчивость станков, что гарантирует стабильную точность и чистоту обработки. Применение в узлах подач шариковинтовых пар качения обеспечивает плавное, высокоточное безлюфтовое позиционирование. Все рабочие перемещения станка автоматизированы.
Особенности конструкции: высокая общая статическая и динамическая жесткость станка; высокоточные шариковые радиально-упорные подшипники шпинделя; закаленные стальные направляющие на роликовых опорах качения; шариковинтовые пары качения для перемещения по осям Y и Z; автоматическая смазка и телескопическая защита всех направляющих; возможность подключения электромагнитной плиты с системой размагничивания, приспособлений с электроприводом; возможность применения гаммы специальных приспособлений, в том числе для профилирования шлифовального круга.
Прецизионный плоскошлифовальный станок с крестовым столом и горизонтальным шпинделем модель 3Е711В. Основные технические характеристикиКласс точности станка по ГОСТ 8-82 В
Размеры зеркала стола, мм:
Длина 630
ширина 200
Точностные параметры, максимально достигаемые на образце-изделии:
размер образца-изделия, мм 380х120х80
плоскостность, мкм 4
параллельность, мкм 5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra 0. 16
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм 25
Наибольшие размеры обрабатываемых поверхностей, мм:
длина630
ширина с выходом шлифовального круга 200
без выхода шлифовального круга 270
высота при наибольшем диаметре шлиф. Круга 325
при наименьшем диаметре шлиф. круга 375
Мощность привода главного движения, кВт 2. 2
Габаритные размеры, мм: длина х ширина х высота 1880 х 1680 х 1540
Масса, кг 1800
