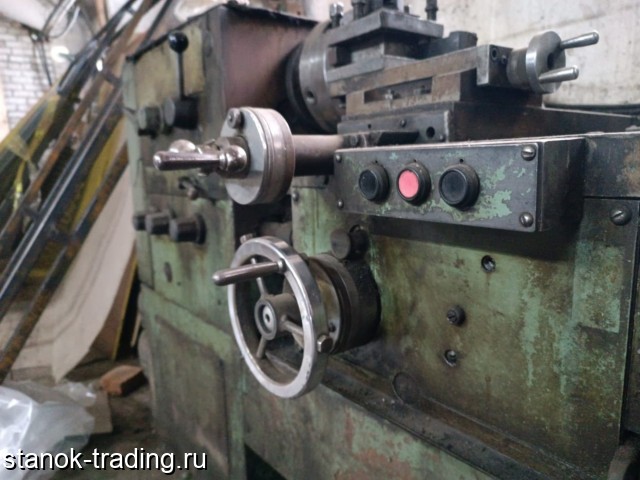

Продаем Станок токарно-винторезный 16Б20П
Станок подключен, форма оплаты наличные, состояние хорошее, погрузка с продавца боковая все узлы целостны в комплекте
Аналоги: 16к20 , 16в20 , 1а625
Наименование параметра 16Б20П
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400
Высота оси центров над плоскими направляющими станины, мм 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225
Наибольший диаметр сверла при сверлении стальных деталей, мм
Наибольшая масса детали, обрабатываемой в центрах, кг
Наибольшая масса детали, обрабатываемой в патроне, кг
Шпиндель Диаметр отверстия в шпинделе, мм 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 50
Частота вращения шпинделя в прямом направлении (в зависимости от комплекта шкивов главного двигателя), об/мин 16..1600 12,5..1250 100..2000
Частота вращения шпинделя в обратном направлении, об/мин
Количество прямых скоростей шпинделя 22
Количество обратных скоростей шпинделя
Конец шпинделя по ГОСТ 12593-72 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6
Диаметр фланца шпинделя, мм 170
Наибольший крутящий момент на шпинделе, Нм Суппорт. Подачи
Наибольшая длина продольного перемещения, мм 930
Наибольшая длина поперечного перемещения, мм 250
Скорость быстрых продольных перемещений, м/мин 4,0
Скорость быстрых поперечных перемещений, м/мин 2,0
Максимально допустимая скорость перемещений при работе по упорам, мм/мин
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин
Цена деления лимба продольного перемещения, мм 1
Цена деления лимба поперечного перемещения, мм 0,05
Диапазон продольных подач, мм/об 0,05..2,8
Диапазон поперечных подач, мм/об 0,025..1,4
Количество подач продольных/ поперечных 22/24
Пределы шагов метрических резьб, мм 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0,25
Пределы шагов модульных резьб, модуль 0,5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0,25
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н
Резцовые салазки
Наибольшая длина перемещения резцовых салазок, мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Шкала угла поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4 Задняя бабка Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 200
Перемещение пиноли на одно деление лимба, мм 5
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Электродвигатель главного привода, кВт 4,1/ 6,6
Электродвигатель привода быстрых перемещений, кВт 0,6
Электродвигатель привода насоса смазки, кВт 0,27
Электродвигатель насоса СОЖ, кВт 0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм 2595 х 1405 х 1115
Масса станка, кг 2050
