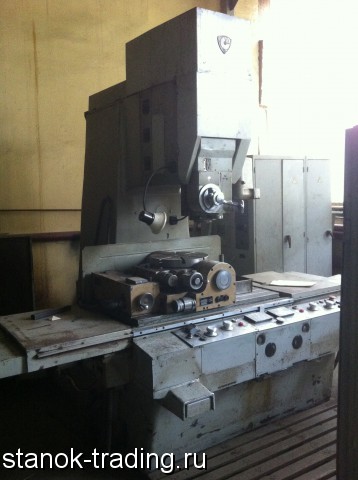

Продам 2А450 и 2Е450АФ30 - Станок координатно-расточной c ЧПУ местонахождение Г.Нижний Новгород.
Детальное описание
Технические характеристики:
Станки модели 2а450 предназначены для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат
Рабочая поверхность стола (длина х ширина), мм 1100x630
Наибольшее перемещение стола, мм:
продольное 1000
поперечное 630
Расстояние от торца шпинделя до поверхности стола, мм:
наибольшее 750
наименьшее 250
Расстояние от оси шпинделя до стойки (вылет), мм 710
Наибольший диаметр сверления, мм 30
Наибольший диаметр расточки, мм 250
Наибольший вес обрабатываемого изделия, кг 600
Дискретность установки координат, мм 0, 001
Точность установки координат, мм 0, 005
Диаметр универсального новоротного стола, мм 440
Диаметр горизонтального поворотного стола, мм 600
Конус отверстия шпинделя (специальный) 5°
Наибольший конус инструмента Морзе № А
Наибольшее перемещение шпинделя, мм 250
Наибольшее перемещение шпиндельной бабки, мм 250
Пределы чисел оборотов шпинделя в минуту 50-2000
Пределы подач шпинделя, мм/об. 0, 03-0, 16
Скорость перемещения стола, мм/мин рабочая (при фрезеровании) :
рабочая (при фрезеровании) 20..315
ускоренная 1200
Технические характеристики:
Станки модели 2е450аф30 предназначены для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат
Класс точности станка по ГОСТ 18098 А
Размеры рабочей поверхности стола, мм:
длина 1120
ширина 630
Наибольшее перемещение стола, мм:
продольное 1000
поперечное 630
Число Т-образных пазов 7
Расстояние между пазами, мм 80
Ширина паза по ГОСТ 1574, мм 14
Расстояние от торца шпинделя до рабочей поверхности стола, мм
наименьшее 200
наибольшее 750
Наибольший ход гильзы шпинделя 250
Вылет шпинделя, мм 710
Конус шпинделя по ГОСТ 15945-82
Конус 45; 7:24
Пределы частоты вращения шпинделя, мин-1 10...2500
Расстояние от оси шпинделя до стойки, мм 710
Наибольший диаметр сверления, мм 30
Наибольший диаметр растачивания, мм 250
Точность установки координат, мм 0, 005
Тип устройства ЧПУ NC-210(NC-220)
Число управляемых осей координат (всего/одновременно) 3/3
Число скоростей шпинделя:
при задании от пульта станка 25
при задании от УЧПУ бесступенчато с дискретой 1мм/мин
Пределы рабочих подач шпинделя, мм/мин 1, 25...1000
Число рабочих подач шпинделя:
при задании от пульта станка 30
при задании от УЧПУ бесступенчато с дискретой 1мм/мин
Скорость перемещения шпиндельной коробки, м/мин 3
Скорость рабочего перемещения стола и салазок, мм/мин 2.5...8000
Число рабочих скоростей перемещения стола и салазок:
при задании от пульта станка 17
при задании от УЧПУ бесступенчато с дискретой 1 мм/мин
Допускаемая масса обрабатываемого изделия, кг 600
Наибольший диаметр расточки, мм 250
Наибольший диаметр сверления, мм 30
Наибольший крутящий момент на шпинделе. Нм 200
Дискретность отсчета координат по осям X, Y и Z, мм 0, 001
Вид управления Позиционно-контурное
Тип датчиков по осям X, Y и Z, мм ЛИР-9
