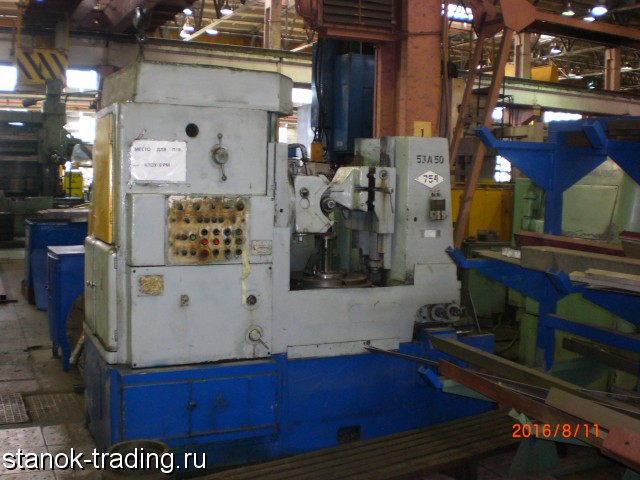

Станки модели 53а50н предназначены для предназначены для нарезания цилиндрических и червячных зубчатых колес в условиях индивидуального и серийного производства.
2.1. Основные данные
Наибольший диаметр обрабатываемого зубчатого колеса (прямозубого), мм ... 500
Наибольшая величина вертикального перемещения фрезерного суппорта, мм ... 400
Наибольший модуль обрабатываемого зубчатого колеса, мм .................. 10
Наибольший угол наклона зубьев обрабатываемого колеса, град ............ +-60
Диаметр стола, мм ...................................................... 560
Размер конуса отверстия фрезерного шпинделя ............................. Морзе 5
Наибольший диаметр устанавливаемой червячной фрезы, мм .................. 200
2.2. Техническая характеристика
Наименьшее число нарезаемых зубьев .................................... 8
Наибольшая величина вертикального перемещения суппорта при наибольшем диаметре нарезаемого колеса и угле наклона, мм:
вертикальное суппорта ............................................ 530
радиальное стола .................................................. 160
Диаметры фрезерных оправок, мм ........................................ 32; 40
Наибольшая длина устанавливаемой червячной фрезы, мм ................. 200
Габаритные размеры станка, мм:
длина ............................................................ 2670
ширина ............................................................ 1810
высота ............................................................ 2250
Масса станка, кг ..................................................... 9650
Электродвигатель главного движения:
мощность, кВт .................................................... 8/10/12, 5
частота вращения, об/мин.......................................... 735/985/1420
Суммарная мощность всех электродвигателей, установленных на станке, кВт' 18, 5
2.2.1.Техническая характеристика гидросистемы и системы смазки
Масло гидросистемы и системы смазки................................... И-30А ГОСТ 20799-75 и другие масла кинематической вязкостью 17...45 сСт по ГОСТ 20799-75 и ГОСТ 16728-78
Подача, л/мин:
насоса гидросистемы ................................................ 12
насоса смазки ................................................... 5
Тонкость фильтрации масла, мкм ........................................ 25
