Продам Продаем 5-и осевой вертикально – фрезерный обрабатывающий центр ZFC W5-800H, новый в наличии. местонахождение Чебоксары

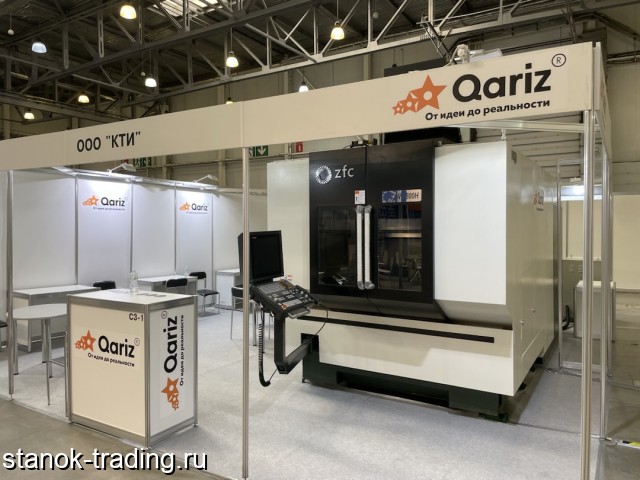

Продаем 5-и осевой вертикально – фрезерный обрабатывающий центр ZFC W5-800H
Основные технические параметры ZFC W5-800H
Размер стола (диаметр)
мм
800
Максимальная нагрузка на рабочий стол
кг
850
Т-образные слоты (пазы) стола (ширина количество)
мм/шт
14Н810 концентрично
Макс. размеры и масса заготовки (диаметр вес)
ммкг
980400
Диаметр центрального отверстия
мм
60Н7
Перемещения
Ось X/Y/Z
мм
800/800/600
Макс. расстояние от торца шпинделя до рабочего стола
мм
804
Мин. расстояние от торца шпинделя до рабочего стола
мм
204
Вокруг оси А
град
±125
Вокруг оси С
град
0,001360
Скорости и подачи
Рабочие подачи вдоль осей X/Y/Z
м/мин
20~12000
Скорости быстрых перемещений
Оси X/Y/Z
мм/мин
48/48/48
Ось А
об/мин
50
Ось С
об/мин
80
Максимальное ускорение по осям X/Y/Z
м/с2
5/5/5
Двигатели осей А/С
тип
моментные
Конфигурация системы (контроллер) HEINDENHAIN TNC640/SIEMENS 840D
Мощности осевых серводвигателей в режиме работы S1
Ось X
кВт
9,70
Ось Y
кВт
11,60
Ось Z
кВт
11,60
Ось А
кВт
7,63
Ось С
кВт
4,60
Шпиндель Kessler V100-А15 High torque (высокомоментный)/серия COOL MOTION
Конус шпинделя/хвостовик базовой оправки
тип
HSK-A63
Диапазон частот вращения шпинделя
об/мин
10~15 000
Конструкция привода шпинделя
тип
мотор-шпиндель
Диаметр шпинделя
мм
230
Мощность двигателя шпинделя, пост./кратковременно
кВт
30,0/46,0
Макс. крутящий момент шпинделя, пост./кратковременно
Нм
139/200
Система охлаждения шпинделя
тип
принудительно,
Н2О/этиленгликоль
Точность позиционирования VDI DGQ 3441/ISO 230-2
Оси X/Y/Z
мм
0,008
Оси А/С
угл. сек
6/6
Повторяемость VDI DGQ 3441/ISO 230-2
Ось X/Y/Z
мм
0,005
Ось А/С
угл. сек
5/5
Магазин инструментов
Емкость магазина стандартно
шт
32
Алгоритм выбора инструмента
по кратчайшей траектории
Тип механизма смены инструмента
тип
дисковый автомат
Инструментальный конус базовой оправки
тип
HSK-A63
Максимальный вес инструмента
кг
10
Макс. длина инструмента
мм
350
Максимальный диаметр (соседние ячейки своб.)
мм
150
Максимальный диаметр (соседние ячейки заняты)
мм
90
Время смены инструмента
сек
4
Другие параметры
Питание (силовая сеть)
тип
380±10%/50 Гц/
3 фазы
Требуемое давление сжатого воздуха
кгс/см
6 - 8
Установленная мощность
кВА
88
Емкость бака для СОЖ
л
120
Габариты станка (ДШВ)
мм
540045003050
Масса нетто, около
кг
16 000
Благодарим Вас за проявленный интерес к оборудованию компании. В соответствии с информацией об интересующем Вас оборудовании предлагаем Вашему вниманию 5-осевой вертикально – фрезерный обрабатывающий центр ZFC W5-800H, цена 54 880 000 руб. /торг.
