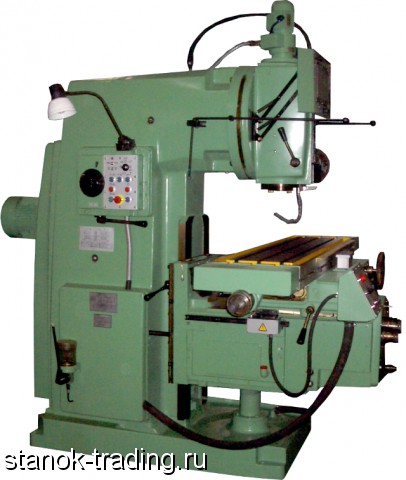

Предлагаем купить вертикальный фрезерный станок 6Т13 (6Р13) используется при выполнении фрезерных работ с применением фасонных, цилиндрических, торцевых, концевых и других видов фрез. На станке фрезерном 6Т13 можно обрабатывать горизонтальные и вертикальные плоскости, пазы, рамки, углы, спирали и ряд других деталей из различных типов металла (сталь, чугун, цветные металлы и сплавы) в условиях серийного и мелкосерийного производства. Отличительными возможностями станка 6Т13 по сравнению с аналогичными фрезерными станками отечественного производства являются: наибольшее поперечное перемещение (ось Y) и скорости подачи по всем трем осям.
Технологические возможности вертикального фрезерного станка 6Т13:
обработка плоских поверхностей с помощью цилиндрических , торцовых фрез, угловых фрез
обработка шпонок при помощи шпоночных фрез, дисковых, пальцевых и концевых
обработка фасонных поверхностей при помощи фасонных фрез
обработка зубчатых колес при помощи специального приспособления
Технические характеристики 6Т13:
Класс точности станка Н
Размеры рабочей поверхности стола, мм: длина 1600
Размеры рабочей поверхности стола, мм: ширина 400
Число Т-образных пазов 3
Максимальная нагрузка на стол (по центру), кг 630
Конус шпинделя ISO-50 (7:24)
Количество скоростей шпинделя 18
Диапазон частот вращения шпинделя, оборотов/минуту 31, 5…1600
Угол поворота шпиндельной головки, градусов ±45⁰
Вылет пиноли, мм 460
Наибольшее перемещение пиноли шпинделя, мм 80
Подача пиноли, мм/об 0.05
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей поверхности стола при ручном перемещении, мм 70…500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм 460
Наибольшее механическое перемещение стола, мм: продольное 1000
Наибольшее механическое перемещение стола, мм: поперечное 400
Наибольшее механическое перемещение стола, мм: вертикальное 430
Наибольшее ручное перемещение стола, мм: продольное 1000
Наибольшее ручное перемещение стола, мм: поперечное 400
Наибольшее ручное перемещение стола, мм: вертикальное 430
Пределы рабочих подач, продольных, мм/мин 12, 5…1600
Пределы рабочих подач, поперечных, мм/мин 12, 5…1600
Пределы рабочих подач, вертикальных, мм/мин 4, 1…530
Быстрый ход стола, мм/минуту: продольный (X) 4000
Быстрый ход стола, мм/минуту: поперечный (Y) 1330
Быстрый ход стола, мм/минуту: вертикальный (Z) 1330
Перемещение стола на одно деление лимба, мм: продольное 6
Перемещение стола на одно деление лимба, мм: поперечное 6
Перемещение стола на одно деление лимба, мм: вертикальное 2
Мощность электродвигателя, кВт: главного привода 11
Мощность электродвигателя, кВт: привода подач 3
Мощность электродвигателя насоса СОЖ, кВт 0.12
Габаритные размеры станка (ДхШхВ), мм 2570х 2252 х2430
Масса станка, кг 4300
