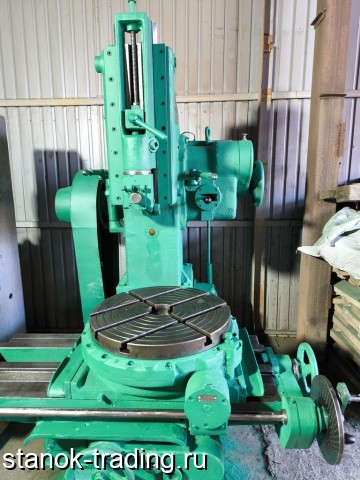

Продаем долбежный станок 7417 с механическим приводом, станок в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
Ближайший аналог: долбежный станок 7а420
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1880 х 1410 х 2150
Масса станка, кг 22700
Долбежный станок 7417 с механическим приводом предназначен для изготовления шпоночных пазов, шлицев и канавок на фасонных и плоских поверхностях в мелкосерийном и единичном производстве, а также в ремонтных мастерских.
Станок 7417 предназначен для обработки долблением плоских и фасонных поверхностей, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.
Стол перемещается механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали и зубчатые колеса.
Станок 7417 оснащен:
поворотной резцевой головкой для долбления под углом 90° в обе стороны,
устройством наклона салазок долбяка на угол до 4°30` к вертикальной плоскости для изготовления шпоночных пазов в конических отверстиях
Наименование параметра 7417
Основные параметры станка
Класс точности станка Н
Наибольший ход долбяка, мм 25..160
Пределы двойных ходов в минуту 30, 48, 78, 120
Диаметр стола, мм 500
Расстояние от плоскости стола до направляющих долбяка, мм 385
Расстояние от долбяка до станины (вылет), мм 480
Наибольшая высота долбления, мм 150
Наибольшая длина долбления, мм 540
Наибольшая ширина долбления, мм 500
Долбяк
Наибольшее размеры державки резца (высота х ширина), мм 35 х 20
Наибольший угол бокового поворота салазок долбяка, град ±90°
Поворот салазок долбяка на одно деление шкалы, град 2°
Наибольший угол наклона долбяка, град 4°30`
Стол
Наибольшие перемещения стола продольные, мм 500
Наибольшие перемещения стола поперечные, мм 510
Наибольшие перемещения стола круговые, град 360°
Перемещения стола на одно деление лимба, мм 0,05
Перемещения стола на один оборот лимба, мм 6
Ограничивающие упоры есть
Пределы подач за один двойной ход продольные, мм 0,081..1,21 (15 ступеней)
Пределы подач за один двойной ход поперечные, мм 0,081..1,21 (15 ступеней)
Пределы подач за один двойной ход круговые, град 0,054..0,81° (15 ступеней)
Электрооборудование. Привод
Количество электродвигателей на станке 1
Электродвигатель привода главного движения, кВт (об/мин) 3,4 (965)
