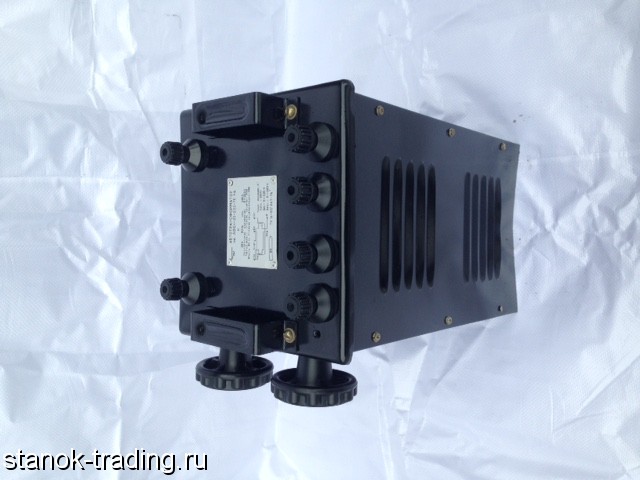

Автотрансформатор однофазный АОСН 20-220-75УХЛ4.
Предназначен для плавного регулирования напряжения переменного тока промышленной частотой 50Гц. Применяется при всевозможных работах в электротехнических лабораториях, в производственных целях — регулирование температуры в муфельных печах и термостатах, требующих регулирование напряжения.
Структура условного обозначения:
•А — Автотрансформатор.
•О — Однофазный.
•С — Сухой с естественным охлаждением.
•Н — С регулированием напряжения под нагрузкой.
•20 — Номинальный ток нагрузки, А.
•220 — Номинальное первичное напряжение, В.
•75 — Год начала серийного производства.
•УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Технические характеристики:
1.Номинальная мощность в кратковременном режиме работы:
— продолжительностью 1 ч — 5 кВА.
— продолжительностью 4 ч — 2 кВА.
2.Номинальное первичное напряжение — 220 В.
3.Пределы регулирования вторичного напряжения при холостом ходе — 0 – 240 В.
4.Номинальная частота — 50 Гц.
5.Номинальный ток нагрузки: 20 А.
6.Ток холостого хода, не более — 3, 0 А.
7.Количество регулируемых цепей — 2.
8.Число фаз — 1.
9.Габаритные размеры — 210 х 275 х 408 мм.
10.Масса — 30 кг.
