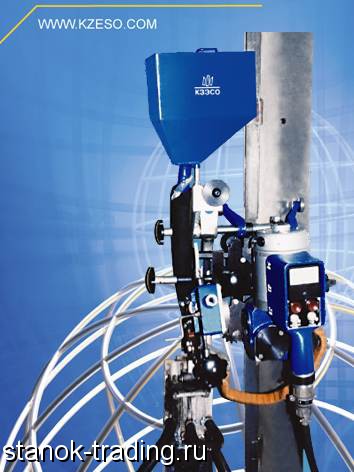

Автомат сварочный предназначен для электрошлаковой сварки плавящимся мундштуком изделий из стали вертикальных швов на постоянном токе обратной полярности металла толщиной от 18 до 70 мм. , а также для электродуговой сварки порошковой проволокой металла толщиной от 14 до 35 мм. с двухсторонним формированием шва медными ползунами. Электродуговая сварка сплошной проволокой производится при толщинах металла от 20 до 35 мм.
Технические характеристики
Наименование параметра Норма
Напряжение питающей сети 3-х фазного переменного тока, В 380
Частота питающей сети, Гц 50
Номинальный сварочный ток при ПВ=100%, А 700
Диаметр сварочной проволоки, мм сплошной 2, 0-3, 2
порошковой2, 5-3, 2
Скорость сварки, м/ч 4, 0-15, 0
Скорость подачи сварочной проволоки, м/ч 110-830
Амплитуда колебаний электрода, мм 0-50
Частота колебания электрода при скорости подачи сварочной проволоки 300 м/ч, цикл/мин 18
Емкость флюсобункера, дм3 2, 5
Габаритные размеры, мм
сварочная головка 455х390х740
механизм подачи 455х390х740
шкаф управления 785х470х890
