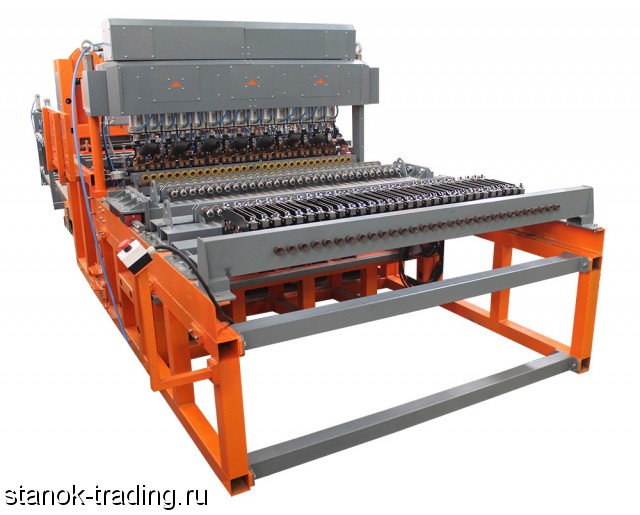

Продам Автоматическая линия сварки кладочной сетки с подачей продольной и поперечной проволоки из бухт местонахождение Планетная, 30
Автоматическая линия серии WL с подачей продольной и поперечной проволоки из бухт с производительностью до 12, 5 тонн в смену и новую серию WL Plus до 18, 5 тонн в смену со скоростью сварки до 120 поперечных прутков в минуту! Линия серии WL предназначена для массового производства однообразной сетки, ориентирована для работы на заводах ЖБИ и крупных производителей. Конструктивные особенности линии требуют больше пространства для полномасштабного производства.
Базовый комплект
Базовая комплектация линии состоит из сварочного портала WL-2000, узла цанговой подачи, узла предварительной правки, модуля подачи поперечного прутка с бухты, гильотины, пакетировщика (рабочая длина до 3 м).
Дополнительные опции:
система водяного охлаждения (замкнутого или проточного типа);
оборудование перемотки проволоки с бухт.
Преимущества и особенности линии серии WL
- Скорость производства/сварки
Непрерывная подача продольной и поперечно проволоки с бухт позволяет достичь скорости до 80 сварок в минуту, ориентировочно 150-200 кв.м/час готовой сетки.
- Комплексность/простота управления
Линии серии WL - полный комплект модулей и компонентов для непрерывного производства сетки в автоматическом режиме под управлением одного оператора. p>
Принцип работы
Линия сварки серии WL работает с проволокой диаметров от 2, 5 до 5 мм. Подача продольной и поперечной проволоки осуществляется из бухт. Продольная проволока с бухт продевается через систему петлевых аккумуляторов, затем через ролики предварительной правки и цанговый механизм. Продвижение продольной проволоки на сварку происходит с помощью цангового механизма. Цанки, закрепленные на сервоприводе совершают возвратно-поступательные движения и подают проволоку внутрь сварочного портала. Система бухтодержателей и петлевые аккумуляторы обеспечивают равномерную непрерывную подачу продольной проволоки.
Подача поперечного прутка происходит с бухты. Установленный петлевой аккумулятор позволяют накапливать свободную петлю проволоки при размотке с бухт, которая с помощью нескольких сервоприводов подается внутрь сварочного портала для руба в размер на прутки. Длина поперечного прутка определяется с помощью датчика длины. В сочетании с сервоприводом обеспечивается скорость подачи внутрь. Руб проволоки происходит при помощи пневмоцилиндра. Затем передаточные механизмы доставляют пруток в место сварки.
Процесс сварки сетки начинается с нажатия кнопки "Старт" оператором при готовности продольной и поперечной проволоки. Сервоприводы цангового механизма продвигают продольную проволоку на заданную величину ячейки. После этого при регулярной подаче нарубленного из бухты поперечного прутка происходит сварка сетки в автоматическом режиме, в сочетании со смещением сетки на следующий шаг. Ширина ячейки между поперечными прутками регулируются с помощью программы. Перемещение сетки происходит сервоприводами по заданной программе сварки карты сетки. Сетка продвигается в гильотину. Как только готовая сетка достигает заданной длины, гильотина отрубает ее. Готовая сетка перемещается в пакетировщик, где происходит укладка в штабель на паллете.
Технические особенности и назначение модулей
- Узел предварительной правки и подачи продольной проволоки. Правка продольной проволоки при размотке с бухт происходит роликами в двух плоскостях, которые установлены в правильных блоках. В каждом блоке предусмотрена возможность индивидуальной настройки правильных роликов для каждой продольной проволоки. Система цанговой подачи протягивает проволоку в продольном направлении на заданную ширину ячейки. Ширина ячейки определяется в программе.
- Узел подачи поперечной проволоки. Скоростная подача поперечной проволоки и руб на прутки для сварки достигается при помощи: петлевого аккумулятора свободной петли, сервоприводов и пневматического ножа. Это позволяет производить сварку на скоростях до 80 прутков в минуту.
- Сварочные электроды. Прочная и износоустойчивая порошковая технология, сплав Карбид-Титана. Благодаря использованию специальных медных перемычек время переналадки продольной ячейки сокращается до 5 мин.
- Торцеватели. Для того чтобы сетка приобрела красивый товарный вид с ровными краями используются торцеватели при подаче прутков на сварку.
- Система бухтодержателей. Многорядная система размотки бухт. В конструкции предусмотрена возможность оперативной замены бухт.
- Пакетировщик. Основная задача - освобождение сварочного портала от готовой сетки, непрерывность производства. Пакетировщик располагается непосредственно под модулем продольного перемещения, где формируется штабель из сетки. В момент завершения производства очередной сетки лопатки пакетировщика опускаются и складируют сетку в стопку.
- Пульт дистанционного управления. Повышается мобильность и эффективность работы операторов, а также скорость реакции на события. Кроме того, оптимизация затрат на обслуживание линии позволяет сократить одного оператора.
- Комплектация. Сварочные линии серии WP - это серийное производство, построенное на базе проверенных заводских комплектующих, направляющих, узлов каретки, редукторов и т.п. Электронный блок создан на основе компонентов Delta Electronics®, Schneider Electric®. Пневмоавтоматика Camozzi® и мотор-редукторы Tramec®.
Сервис, пусконаладка
Наше оборудование простое и надежное. Но если возникают проблемы, мы стараемся как можно скорее их решить. Оперативное решение срочных проблем клиентов позволяют исключить простои оборудования. Поэтому у нас отлаженная система клиентского сервиса: телефонные консультации по наиболее актуальным вопросам – быстрое решение возникших сложностей.
Мы делаем так, чтобы станок заработал "здесь и сейчас".
Выездные команды специалистов на месте решают комплексные многоэтапные задачи. Пуско-наладочные работы ограничены сроками запуска производства, поэтому мы планируем все заранее. Наши специалисты отвечают за каждый этап работы и тестируют на месте работоспособность оборудования.
Мы соберем так, чтобы производство работало непрерывно
Существенным преимуществом сварочных линий НПО "Росстройтех" является их практически мгновенная перестройка с малой на крупную ячейку и наоборот. За несколько минут вы можете сменить карту сетки- отрегулировать ширину продольных прутков установив специальную перемычку на сварных электродах.
