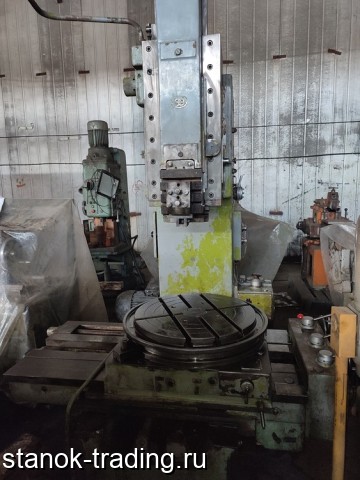

Продам Продаем Долбежный станок 7Д430 с гидравлическим приводом
Продаем Долбежный станок 7Д430 с гидравлическим приводом
Станок в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе
Долбежный станок 7Д430 с гидравлическим приводом продам
Габариты станка (длина ширина высота), мм 3030 х 2175 х 3010
Масса станка, кг 5700
Электродвигатель гидропривода (главного движения), кВт 10
Гидрофицированный долбежный станок модели 7Д430 предназначен для изготовления шпоночных пазов, шлицев и канавок на фасонных и плоских поверхностях, для долбления плоских и фасонных поверхностей, вырезов, канавок в цилиндрических и конических отверстиях и долбления с поднутрением до 10°.
Долбежный станок 7Д430 обрабатывает долблением плоских и фасонных наружных поверхностей поверхностей изделий по высоте до 500 мм и обработки внутренних поверхностен изделий по высоте до 250 мм.
Станок предназначен для обработки, пазов и канавок в разнообразных деталях, а также различных видов штампов, устанавливаемых непосредственно на столе или в приспособлениях. Возможность поворота рамы с долбяком позволяет обрабатывать наклонные плоскости, не меняя позиции детали.
Наличие трёх видов подач стола (продольной, поперечной и круговой) даёт возможность обработки на данном станке нескольких поверхностей с одной установки. Наличие механических подач стола, механизма автоматического останова, дистанционного управления позволяет многостаночное обслуживание.
Стол перемещается как вручную, так и механически. Круговая подача стола дает возможность обрабатывать на станке круглые детали и зубчатые колеса.
Салазки долбяка закреплены шарнирно в щеках верхней станины и могут быть повернуты вместе с долбяком в вертикальной плоскости до 10° в продольном направлении станины.
Стол станка 7Д430 имеет три вида подач:
• продольную
• поперечную
• круговую
Быстрое перемещение стола в указанных направлениях осуществляется от отдельного электродвигателя.
В коробке подач имеется делительный механизм поворота стола, позволяющий точно делить заготовку на нужное число частей.
В станке имеется механизм, позволяющий настраивать станок на определенную длину обработки детали и автоматически выключающий станок в конце обработки; при этом долбяк останавливается в верхнем положении. Конструкция станка обеспечивает автоматический отвод резца от изделия при обратном ходе долбяка.
Подвесная кнопочная станция обеспечивает дистанционное управление — пуск и останов электродвигателя главного движения, электродвигателя быстрых перемещений, электронасоса охлаждения, а также пуск и останов долбяка и настройка на наладочный режим.
Класс точности станка Н
Наибольший ход долбяка, мм 120..320
Диаметр стола, мм 630
Расстояние от плоскости стола до направляющих долбяка, мм 500
Расстояние от долбяка до станины (вылет), мм 615
Наибольшая высота обрабатываемого изделия при обработке наружной поверхности, мм 500
Наибольшая высота обрабатываемого изделия при обработке внутренней поверхности, мм 250
Долбежная головка станка (долбяк)
Наибольшее перемещение долбяка, мм 500
Наибольший угол поворота долбяка в направлении продольной подачи, град 10
Наибольшее сечение резца, мм 32 х 20
Скорость долбяка под нагрузкой, м/мин 3..38
Рабочий стол станка
Наибольшие перемещения стола продольные (по направляющим станины), мм 650
Наибольшие перемещения стола поперечные (по направляющим салазок), мм 510
Наибольшие перемещения стола круговые, град 360
Цена деления лимба при продольном и поперечном перемещении стола, мм 0,1
Цена деления лимба при круговом перемещении стола, град 1
Пределы подач за один двойной ход продольные, мм 0,1..2,5
Пределы подач за один двойной ход поперечные, мм 0,1..2,5
Пределы подач за один двойной ход круговые, град 0,1..1,4
Скорость быстрого перемещения стола продольная, мм/мин 2,8
Скорость быстрого перемещения стола поперечная, мм/мин 2,8
Скорость быстрого перемещения стола круговая, об/мин 4,5
