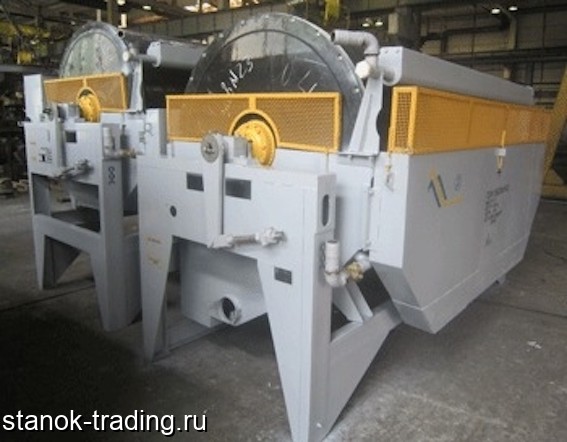

В идее магнитного сепаратора ПБМ-150/300 М13 реализован новый способ обогащения магнетитовых руд в два приема (имеется патент РФ), при котором в первом приеме выделяется концентрат первого приема, а хвосты по переходным лоткам подаются в сепаратор второго приема, на котором выделяются отвальные хвосты и концентрат второго приема.
Применение сепаратора ПБМ-150/300 М13 позволит:
повысить производительность магнитной сепарации при сохранении качества концентрата;
повысить извлечение железа в концентрат и снизить его потери в хвосты;
сократить количество необходимых сепараторов, освободить производственные площади;
снизить расход электроэнергии и воды;
сократить затраты на эксплуатацию и ремонт;
снизить нагрузку на смежное оборудование секции.
Производительность по исходному твердому материалу, т/ч 300
Магнитная индукция в рабочей зоне, Тл:
- на поверхности первого барабана против геометрического центра полюсов, исключая переферийные ряды;
- на поверхности второго барабана против геометрического центра полюсов, исключая переферийные ряды, не менее;
- на расстоянии 50 мм от поверхности барабана, не более.
0, 08...0, 160*
0, 160*
0, 065*
Диаметр рабочей части барабана, мм, не более 1500
Длина барабана (включая реборды), мм 3000
Мощность эл.привода, кВт, не более 2х11
Удельный расход электроэнергии, кВт/час 0, 03
Уровень звуковой мощности, дБ А, не более 98
80%-й полный ресурс, ч, не менее 18000
Срок службы, лет, не менее 10
Расход воды в сепараторе через смывное устройство, м3/ч от 30 до 40
Крупность питания, мм 1
Частота вращения барабана, мин-1 17
Габаритные размеры, мм 4500х4700х2600
Масса, кг 13500
Количество барабанов 2
Клапан электромагнитный ГА192/2
