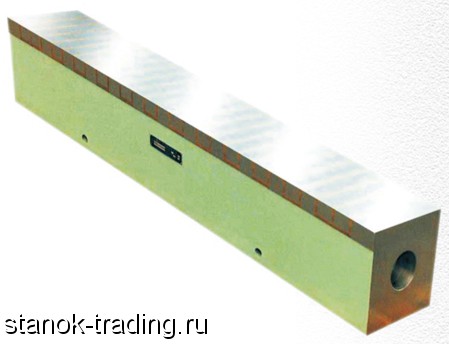

Продам ЭЛЕКТРОМАГНИТНЫЙ ФИКСИРУЮЩИЙ БРУС ПОВЫШЕННОЙ УДЕРЖИВАЮЩЕЙ СИЛЫ XZ11
XZ11
ЭЛЕКТРОМАГНИТНЫЙ ФИКСИРУЮЩИЙ БРУС ПОВЫШЕННОЙ УДЕРЖИВАЮЩЕЙ СИЛЫ
Особенности:
Магниты представляют собой удерживающую систему, потребляющую постоянный ток. При включении магнита возникают магнитные поля, которые удерживают детали. Магнит имеет сквозные отверстия в нижней части корпуса.
Электрический контакт осуществляется посредством двух легкодосягаемых соединительных болтов, вмонтированных в корпус магнита. Кроме того, брус может оснащаться болтом, к которому подматывается стальная проволока, нейтрализующая напряжение. Эти болты могут прикручиваться на боковую или нижнюю сторону корпуса. При работе с электромагнитным фиксирующим брусом, необходимо соблюдать соответствующие правила техники безопасности.
- Номинальное напряжение питания: 24В постоянного тока
- Длительность рабочего цикла: 100 %
Примечания к технической спецификации:
Номинальные значения мощности тока, являются вспомогательными для подбора правильного электронного оборудования, и основываются на температуру обработки 20 С при номинальном напряжении
В зависимости от типа эксплуатации величина номинальной мощности может стать ниже. Полюсный шаг и его влияние на процесс работы указаны в технических примечаниях.
Максимальное значение удерживающей силы было получено при использовании пластины из стали марки St 37, её толщины >8мм при испытании бруса тип С и >10мм для типа D. Воздушный зазор при этом составлял dL=0, а магнитная поверхность бруса перекрывалась на 100%. На брус подавалось питание, напряжением, составляющим 90% от номинального напряжения. Состояние бруса при съеме значений удерживающей силы было "теплым" (около 50 градусов по Кельвину избыточного нагрева, без дополнительного теплоотводящего оборудования). Если условия работы магнита отличаются от указанных выше, величина удерживающей силы может быть меньше.
