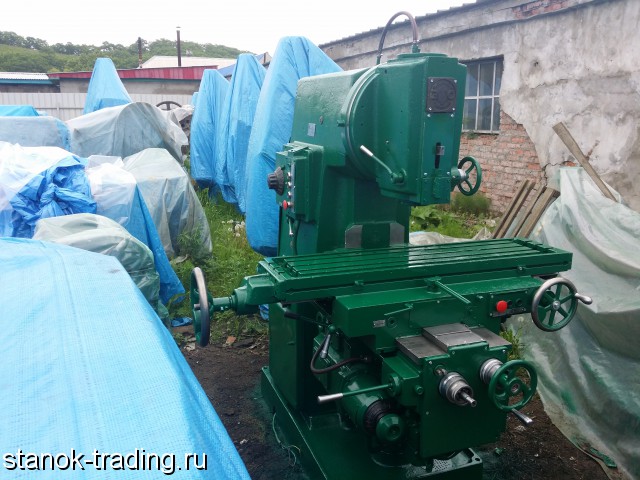

Вертикально-Фрезерный станок 6Р12 предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.
Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Наименование параметров Ед.изм. Величины
Класс точности по ГОСТ 8-71 Н
Длинна рабочей поверхности стола мм 1250
Ширина рабочей поверхности стола мм 320
Число Т-образных пазов 3
Наибольшее продольное перемещение стола мм 800
Наибольшее поперечное перемещение стола мм 240
Наибольшее вертикальное перемещение стола мм 410
Наименьшее и наибольшее расстояния от торца шпинделя до стола мм 30-450
Расстояние от оси шпинделя до вертикальных направляющих станины мм 350
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное) мм 0, 05
Перемещение стола на один оборот лимба (продольное, поперечное и вертикальное) мм 6, 6, 2
Наибольшая масса обрабатываемой детали кг 250
Наибольшее осевое перемещение пиноли шпинделя мм 70
Перемещение пиноли на один оборот лимба мм 4
Перемещение пиноли на одно деление лимба мм 0, 05
Наибольший угол поворота шпиндельной головки град ± 45
Цена одного деления поворота шпиндельной головки град 1
Мощность привода главного движения кВт 7, 5
Частота вращения главного привода об/мин 1460
Мощность привода подач кВт 2, 2
Частота вращения приводов подач об/мин 1430
Длинна станка мм 2305
Ширина станка мм 1950
Высота станка мм 2020
Вес станка т 3, 12
