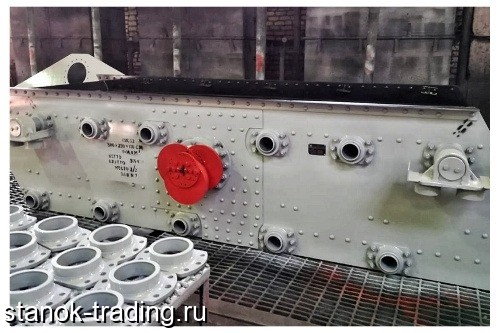

Грохот инерционный самобалансный ГИС-52 предназначен для разделения по крупности сыпучих материалов с объемной массой насыпного груза не более 1, 8 т/м3 при угле наклона просеивающей поверхности от 10 до 25 градусов на операциях сухого (с поверхностной влагой материала не более 5%) грохочения углей, антрацитов и горючих сланцев крупностью кусков питания не более 300 мм.
В соединении бортовин со связь-балками применяются упруго-податливые связи (УПС), которые позволяют взаимно виброизолировать бортовые листы. Как показали экспериментальные исследования, в конструкциях с использованием упруго-податливых связей нестационарные высокочастотные колебания эффективно фильтруются и быстро затухают, что в свою очередь позволяет значительно увеличить срок службы короба.
Технические характеристики:
Размеры просеивающей поверхности, мм:
Длина 4500±100
Ширина ±25
Число ярусов сит, ед: 2
Угол наклона просеивающей поверхности, град: 10-25
Амплитуда колебаний, мм: 1, 7-3, 6
Номинальная мощность двигателя, кВт: 15
Частота колебаний короба, мин^-1: 730; 970
Производительность по питанию, max, т/ч: 116*
Крупность кусков питания, мм, не более: 300
Масса колеблющейся части грохота, кг: 2618
Толщина бортовины, мм: 10
* - производительность уточняется в каждом конкретном случае, зависит от свойств материала, гран. состава, условий и типа грохочения.
