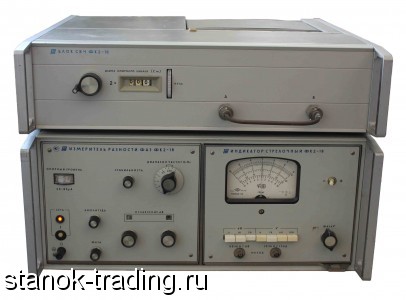

Прибор ФК2-18 измерят разность между двумя сигналами лдинаковой частоты, ГВЗ сигналов, полную систему параметров четырёхполюсников (S-параметры) при использовании направленных ответвителей.
Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе. Измеритель ФК2-18 имеет аналоговые выходы для подключения осциллографа, что даёт возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты.
В составе комплекта прибора имеются развязывающие аттенюаторы с малым КСВН для измерения обьектов с значительным рассогласованием.
Может использоваться для регулировки и испытаний пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.
Прибор ФК2-18 выполнен на полупроводниковых приборах с применением микросхем.
Основные технические характеристики прибора:
Диапазон частот: 0, 11-12, 4 ГГц.
Динамический диапазон измерения уровня сигнала в опорном канале: 15 дБ при Рвых=10-4-10-7 Вт.
Разрешающая способность измерения:
разности фаз сигналов: менее 0, 2 °;
модуля коэффициентапередачи: менее 0, 2 дБ.
Волновое сопротивление тракта: 50 Ом 97/3 мм).
Масса: 47 кг.
Габариты: 488х346х475 мм.
