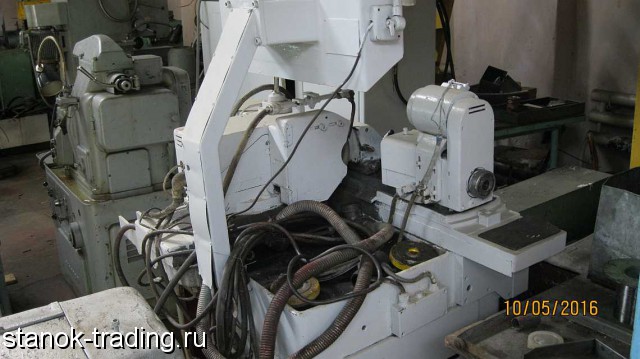

Станки модели кш-40 предназначены для прецизионного наружного и внутреннего* шлифования цилиндрических, конических и торцовых поверхностей деталей из закаленных сталей и твердых сплавов.Кроме того, станок может быть использован для шлифования деталей из нержавеющих сталей, минералокерамики и ситаллов.
Наибольшие размеры обрабатываемой детали (диаметр х длина), мм 80 х 150
Рекомендуемый диаметр шлифования, мм:
при наружном шлифовании 3 - 40
при внутреннем шлифовании 3 - 25*
Наибольшая длина шлифования, мм:
при наружном шлифовании 3 - 40
при внутреннем шлифовании 3 - 25*
Высота центров над столом, мм 100
Размеры шлифовального круга, мм 250х20х75
Наибольшее продольное перемещение стола, мм 250
Ручное перемещение стола:
при наружном шлифовании 3 - 40
при внутреннем шлифовании 3 - 25*
толчковая подача, мм 0, 001
тонкое за один оборот лимба, мм 0, 15
быстрое за один оборот лимба, мм 2, 17
угол поворота стола, град +-7
Периодическая поперечная подача на ход стола или на двойной ход стола, мм 0, 0003-0, 01
Пределы скоростей продольного перемещения стола, м/мин 0, 02 - 1, 2
Наибольшее перемещение шпиндельной бабки, мм 85
Ручное перемещение салазок:
толчковая подача (на радиус), мм 0, 0005
тонкое за один оборот лимба, мм 0, 075
быстрое за один оборот лимба, мм 1, 085
угол поворота шлифовальной бабки, град 30 - 45
угол поворота бабки изделия, град +-45
Величина быстрого отвода и подвода шлифовальной бабки, мм 15
Наименьшая микроподача шлифовальной бабки, мм 0, 0003
Пределы рабочих подач шлифовальной бабки, мм/мин 0, 02-0, 5
Частота вращения внутришлифовального шпинделя, об/мин 40000-90000
Частота вращения шпинделя (регулирование бесступенчатое), об/мин 2000-3000
Частота вращения изделия (регулирование бесступенчатое), об/мин 80-800
Плоскостность торцевой поверхности, мм 0, 001
Общая (суммарная) потребляемая мощность, кВт 3, 2
Габаритные размеры станка, мм 1250х1100х1650
Масса, кг 1400
