Комплектная трансформаторная подстанция киоскового типа наружной установки для кабельных и воздушных сетей, далее КТПК, предназначена для приема, транзита, преобразования и распределения электрической энергии трехфазного переменного тока напряжением 6-10/0, 4 кВ частотой 50 Гц. Конструкция КТПК выполнена в виде товарного металлического контейнера, разделенного на три отсека:
• распределительное устройство высокого напряжения (отсек РУВН);
• трансформаторный отсек;
• распределительное устройство низкого напряжения (отсек РУНН).
КТПК с воздушным вводом по стороне высокого напряжения разделяются на:
• c разъединителем в отсеке РУВН,
• с прямым вводом.
В КТПК с прямым вводом конструктивно роль разъединителя РУВН выполняет РЛНД (в комплект поставки не входит), устанавливаемый на опоре.
КТПК по количеству применяемых силовых трансформаторов подразделяются на:
• однотрансформаторные,
• двухтрансформаторные.
Корпус, все узлы и детали КТПК покрывается антикоррозийной грунтовкой и краской в цветовой гамме:
• двери –RAL по заказу.
• корпус и крыша – RAL 5005.
Возможно окрашивание КТПК в корпоративные цвета заказчика.
Работа КТПК рассматривается по схеме главных цепей и электрической принципиальной схеме. Напряжение высоковольтной линии подается через выключатель нагрузки или разъединитель и высоковольтные предохранители на вводы силового трансформатора. Пониженное до 0, 4кВ напряжение через вводные коммутационные аппараты подается на силовые фидеры и фидер уличного освещения.
КТПК в зависимости типа имеет следующие защиты:
На стороне высшего напряжения:
• от атмосферных перенапряжений;
• от многофазных коротких замыканий;
На стороне низшего напряжения:
• однофазных и многофазных коротких замыканий силовых фидеров;
• от коротких замыканий фидера уличного освещения, цепей внутреннего освещения подстанции;
• от атмосферных перенапряжений.
Защита оборудования от атмосферных перенапряжений осуществляется высоковольтными и низковольтными разрядниками. Защита силового трансформатора от многофазных коротких замыканий обеспечивается предохранителями, защита отходящих фидеров от коротких замыканий осуществляется автоматическими выключателями / рубильниками со встроенными комбинированными расцепителями или предохранителями.
Контроль тока и напряжения осуществляется амперметрами и вольтметром с переключателем.
Присоединение КТПК к воздушной линии 6-10 кВ осуществляется через разъединитель, который устанавливается отдельно на концевой опоре ВЛ 6-10 кВ (в комплект поставки не входит).
Высоковольтная линия 6 (10) кВ к РУВН присоединяется через высоковольтный ввод, установленный на крыше (воздушный ввод) или через отверстие в основании подстанции (кабельный ввод).

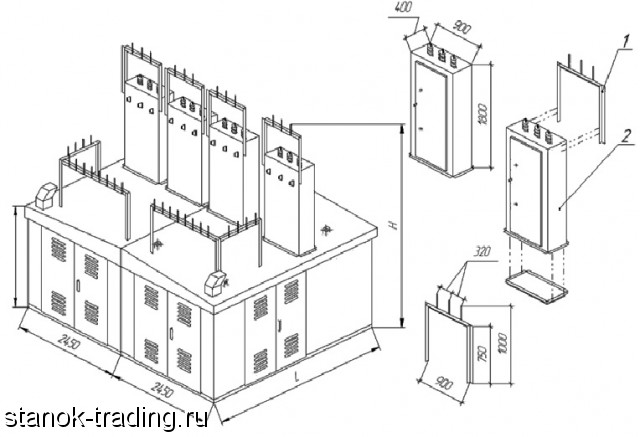

Высоковольтный воздушный ввод выполнен в виде отдельной конструкции и имеет фланцевое соединение с КТПНУ. На вводе ВН устанавливается:
• разрядники 6 (10) кВ типа РВО или ОПН;
• проходные изоляторы ИПУ-10-630 через уплотнение из пористой резины;
• рама с изоляторами для воздушного ввода низкого напряжения.
На двери воздушного ввода может быть установлен ключ-замок ЗБ-1, предотвращающий открытие двери при включенном разъединителе РЛНД-10/400. Двери имеют возможность запирания на навесной замок.
В воздушном вводе расположены опорные изоляторы ИО-10 с системой шин из алюминиевого сплава марки АД31Т.
Силовой трансформатор отделен от РУВН и РУНН металлическими перегородками. Обслуживание трансформаторного отсека осуществляется через распашные ворота. В целях безопасности обслуживающего персонала за воротами на высоте 1, 2м. от уровня пола устанавливается барьер, изготовленный из деревянного бруса, окрашенного в желтый цвет и имеющего предупредительную надпись. В трансформаторном отсеке предусмотрены освещение, решетка маслоприемника. Вентиляция трансформаторного отсека осуществляется через вентиляционные решетки, расположенные снизу и сверху ворот.
Ошиновка подстанции выполняется алюминиевыми шинами АД31Т.
На стороне 6-10 кВ силовой трансформатор присоединяется к линии 6-10 кВ через разъединитель, выключатель нагрузки и предохранители.
Установка выключателя нагрузки 10 кВ внутри КТПК позволяет отключать ее со стороны 10 кВ под нагрузкой (без отключения фидерных автоматов). К сборным шинам 0, 4 кВ трансформатор присоединяется через рубильник.
Конструктивно РУВН выполнено на базе ячейки КСО-398 с ВНР 10/400 ( при мощности КТПК от 25 до 250 кВА или на базе ячейки КСО-399 с ВНА 10/630 ( при мощности КТПК от 250 кВА до 1000 кВА).
В КТПК с прямым вводом конструктивно роль разъединителя РУВН выполняет РЛНД (в комплект поставки не входит), устанавливаемый на опоре.
РУНН отделено от отсека силового трансформатора стальной перегородкой и образует шкаф, в котором смонтирована панель РУНН. Шкаф имеет двери, с наружной стороны шкафа предусмотрена кабельная розетка. В шкафу предусмотрено освещение, а также окно для наблюдения за уровнем масла в трансформаторе.
В отсеке РУНН расположены низковольтные коммутационные аппараты вспомогательных цепей, аппаратура защиты, управления, автоматики и учета, сборные шины.
РУНН 0, 4 кВ КТПК предусматривает возможность присоединения до 8 линий через рубильники (автоматические выключатели) с дополнительной установкой токового реле в нулевом проводе.
На сборке располагаются вводной рубильник и (или) автоматический выключатель, трансформаторы тока (не более 6 шт. ), до 8 отходящих линий на автоматических выключателях ВА 57-35 / ВА 04-36 или рубильниках с предохранителями РПС / РС, фидер уличного освещения, счетчик электроэнергии, устройства контроля тока и напряжения.
В РУНН находится проем под кабели отходящих линий. В крыше имеется башня до шести отверстий диаметром 63мм. для кабелей, идущих к воздушному вывозу низкого напряжения. Повреждение кабеля исключается так, как в отверстия вставлены пластмассовые сальники.
Учет электроэнергии на вводе 0, 4 кВ осуществляется трехфазным счетчиком, включенным через трансформаторы тока. Для эксплуатации счетчика в зимнее время предусмотрено устройство обогрева с помощью нагревателя, обеспечивающего нормальную работу счетчика при температуре до -45С.
В КТПК предусмотрен фидер уличного освещения, в цепях которого установлены предохранители, контактор и фотореле.
Управление фидером уличного освещения предусмотрено автоматическое – магнитным пускателем от фотореле или ручное - переключателем.
Защита фидера уличного освещения и цепей внутреннего освещения от перегрузок и коротких замыканий осуществляется автоматическими выключателями.
Основание КТПК представляет собой цельносварную конструкцию, верхняя часть которой имеет сплошной настил с жалюзями для охлаждения трансформатора, и отверстиями для ввода и вывода кабелей. Отверстия закрыты листовой резиной.
Конструкция КТПК предусматривает возможность замены силового трансформатора путем выкатывания по полозьям.
КТПК имеет следующие механические блокировки:
• Блокировка привода главных ножей разъединителя 6-10 кВ и ВН 10 кВ, препятствующая отключению разъединителя при включенной нагрузке.
• Блокировка отключения рубильника под нагрузкой.
• Блокировка привода главных ножей разъединителя с приводом заземляющих ножей, не допускающая включения главных ножей при включенных ножах заземления и наоборот.
• Блокировки, действующие в приводе выключателя нагрузки.
КТПК устанавливается на фундаменте высотой 0, 4 м с тем, чтобы расстояние от земли до открытых токоведущих частей 6-10 кВ было не менее 4, 5 м.
Заземляющее устройство выполняется общим для КТПК и разъединителя (на концевой опоре).
Корпус подстанции выполнен из листового металла Ст08ПС толщиной 2 мм, и покрывается двумя слоями грунта ГФ-021. отгрузки по регионам .
