Продам Камера сборная КСО-298 напряжением 6 и 10 кВ
Камера сборная КСО-298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор и изготовляются для нужд народного хозяйства и для поставки на экспорт и предназначены взамен камер серий КСО-272, КСО-285, КСО 2УМ3. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличения количества фидеров) на уже существующих площадях РУ.
Технические характеристики
Номинальное напряжение, кВ - 6; 10
Наибольшее рабочее напряжение, кВ - 7, 2; 12
Номинальный ток главных цепей, А - 200; 400; 630
Номинальные токи трансформаторов тока, А - 50; 100; 150; 200; 300; 400; 600; 800; 1000
Номинальный ток сборных шин, А - 630; 1000
Номинальный ток отключения камер с высоковольтным выключателем, кА - 20
Предельный сквозной ток камер с высоковольтным выключателем (амплитудное значение), А - 51
Ток термической стойкости (3 с) камер с высоковольтным выключателем, кА - 20*
Номинальное напряжение вспомогательных цепей, В: переменного оперативного тока - 220 постоянного оперативного тока - 220 цепи трансформаторов напряжения - 100 цепи освещения внутри камер - 36
Ток плавкой вставки высоковольтного предохранителя, А - 2; 3; 5; 8; 10; 16; 20; 31, 5-160

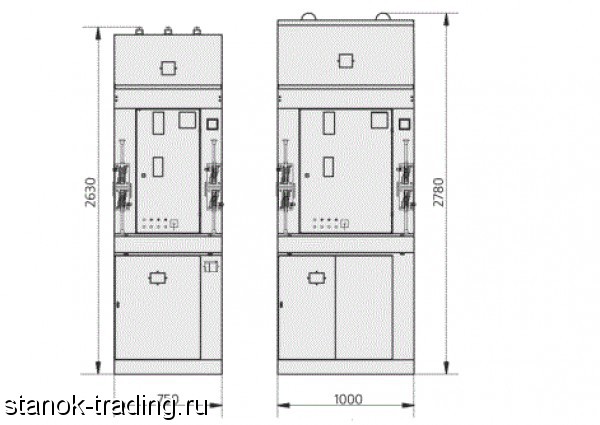

Габаритные размеры камер, мм - 2650x750x1100
В камерах КСО298 в зависимости от схемы главных цепей могут быть установлены следующие аппараты:
масляные выключатели ВПМ-М-10 с приводами ПЭ-11 на 630 и 1000 А;
масляные выключатели ВПМП-М-10 с приводами ППО-10 на 630 и 1000 А;
вакуумные выключатели ВВ/ТЕL-10 на 400, 630 и 800 А;
разъединители РВЗ на 400, 630, 1000 А с заземляющими ножами со стороны шарнирных или разъемных контактов, с приводами ПР-10;
разъединители РВ на 400, 630, 1000 А с приводами ПР-10;
разъединители РВФ и РВФЗ на 630, 1000 А с приводами ПР-10;
трансформаторы тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А;
трансформаторы напряжения типа НОМ, НАМИ, ЗНОЛ;
предохранители типа ПКТ, ПКН;
ограничители перенапряжений типа ОПН-10, ОПН-6;
силовые трансформаторы ТМ-25, ТМ-40.
