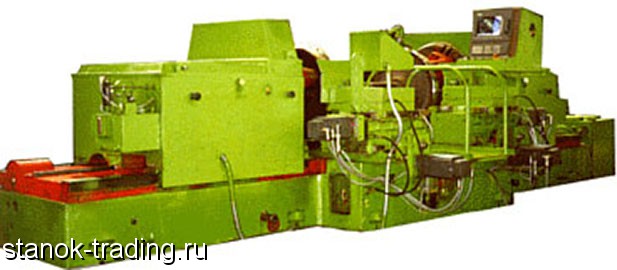

Колесо токарный станок мод. UBB112РГ UBB112Ф3
Станок выполнен на базе специального автоматического станка мод. UBB112/2 при его модернизации и ремонте.
Конструктивные особенности колесотокарного станка с ЧПУ UBB112/2F3:
электрокопировальные суппорта заменены на суппорта ЧПУ, оснащенные высокомоментными двигателями;
электромеханический подъемник базирует колесную пару за гребни колес с использованием механического центрирующего устройства;
станок оснащен устройством, позволяющим определять фактический диаметр обрабатываемой колесной пары по кругу катания и устанавливать припуск на обработку.
Функциональные возможности колесотокарного станка:
обработка колесной пары по профилю катания в один размер;
обработка базового торца бандажа.
Инструмент , применяемый для обработки:
по кругу катания - сдвоенный резец с тангенциальными пластинами по типу "";
по торцу - проходной резец общепромышленного назначения.
Режимы резания ограничены прочностью инструмента.
Производительность обработки - до 20 мин.
Комплектация ЧПУ, электрооборудования, гидрооборудования - по заказу.
Технические характеристики колесотокарного станка с ЧПУ UBB112/2F3
Устанавливаемый диаметр обрабатываемых
колесных пар по кругу катания, мм:
наибольший 1064
наименьший (максимально изношенный) 850
Устанавливаемая длина оси колесной пары, мм:
наибольшая 2450
наименьшая 2200
Диаметр крепления колесной пары, мм:
наибольший 910
наименьший 800
Ширина обода, мм 130
Ширина колеи, мм 1520 (1524)
Масса обрабатываемых колесных пар, кг 1500 . . . 2000
Наибольшее перемещение суппорта, мм:
по оси X 200
по оси Z 250
Пределы частот вращения шпинделя, об/мин 5 . . . 19 *
Пределы рабочих подач суппорта, мм/мин:
по оси X 1 . . . 2000
по оси Z 1 . . . 2000
Скорость быстрых перемещений суппорта, мм/мин:
по оси X 2000
по оси Z 2000
Суммарная мощность установленных на станке электродвигателей, кВт 92 *
Габариты (вместе с отдельно расположенным электрооборудованием ), кг:
длина 8500
ширина 3965
высота 2400
Масса станка, кг 40 000
* - для 4х скоростного электродвигателя главного движения
