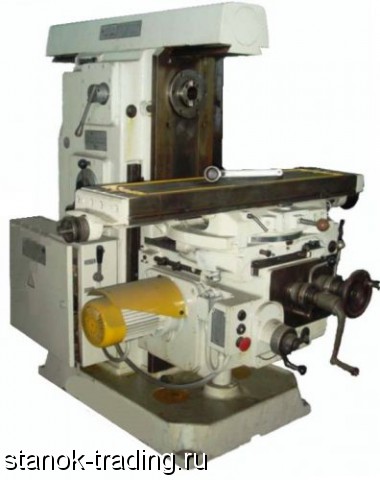

Горизонтально-фрезерный станок 6Р81, 6Н81, 6Р81Г, 6М81 - консольный, предназначен для фрезерования различных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.
Технологические возможности
Горизонтально-фрезерный станок 6Р81, 6Н81, 6Р81Г, 6М81 позволяет обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т.д. На станке можно фрезеровать всевозможные спирали, для чего стол его поворачивается вокруг своей вертикальной оси. При помощи универсальной делительной головки можно фрезеровать спиральные канавки на цилиндрических деталях, а также производить различные фрезерные работы, связанные с поворотом детали на заданную величину.
Особенности
Горизонтально-фрезерный станок 6Р81, 6Н81, 6Р81Г, 6М81 отличается пониженным шумом, увеличенной долговечностью основных узлов и сохранением норм точности в течение длительного срока. Электрооборудование смонтировано в просторной нише и отвечает всем современным требованиям. Управление подачами стола раздельное. Имеются защитные устройства, предохраняющие рабочего от стружки и брызг охлаждающей жидкости. Система охлаждения снабжена быстросъемными отстойниками.
Обозначение
Буквенно-цифирный индекс горизонтально-фрезерного станка 6Р81, 6Н81, 6Р81Г, 6М81 обозначает следующее: цифра 6 - это фрезерный станок; буква Р, Н, М – модификация станка, цифра 8 – обозначает горизонтально-фрезерный станок, цифра 1 – типоразмер станка (размер стола).
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 1000 х 250
Наибольшее продольное перемещение стола, мм 710
Наибольшее поперечное перемещение стола, мм 250
Наибольшее вертикальное перемещение стола, мм 400
Класс точности Н
Расстояние от торца поворотного шпинделя стола, мм 50 - 410
Наибольшее выдвижение гильзы поворотного шпинделя, мм 60
Пределы частот вращения шпинделя, мин -1 40 - 2000
Ускоренное продольное перемещение стола, мм/мин 2900
Ускоренное поперечное перемещение стола, мм/мин 2300
Ускоренное вертикальное перемещение стола, мм/мин 1150
Мощность электродвигателя привода шпинделя, кВт 5, 5
Мощность электродвигателя привода стола, кВт 1, 5
Конус шпинделя по ГОСТ 30064-93 ISO 50
Габаритные размеры станка (Д х Ш х В), мм 2135 x 1865 x 1695
Масса станка с электрооборудованием, кг 2 300
