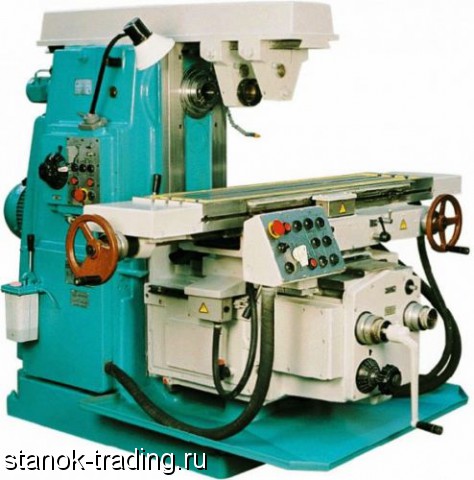

Горизонтально-фрезерный станок 6Р83, 6Т83Г, 6Т83, 6М83, 6Р83Г - пожалуй, самая распространённая на территории бывшего СССР модель фрезерного станка. Станок предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов цилиндрическими, дисковыми, фасонными, угловыми, торцовыми, концевыми и другими фрезами в условиях индивидуального и серийного производства. Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет успешно использовать станки для выполнения работ операционного характера в поточных и автоматических линиях в крупносерийном производстве.
Технологические возможности
Горизонтально-фрезерный станок 6Р83, 6Т83Г, 6Т83, 6М83, 6Р83Г позволяет обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и т. д. Технологические возможности станка могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений. В условиях крупносерийного производства станки могут быть успешно использованы также для выполнения работ операционного характера. Техническая характеристика и высокая жесткость станков позволяют полностью использовать возможности как быстрорежущего, так и твердосплавного инструмента. Станки автоматизированы и могут быть настроены на различные, автоматические циклы, что повышает производительность труда, исключает необходимость обслуживания станков рабочими высокой квалификации и облегчает возможность организации многостаночного обслуживания.
Особенности конструкции
• Широкие диапазоны величин подач стола
• Быстросменное крепление инструмента
• Наличие механизма замедления подачи
• Замедление рабочей подачи в автоматическом цикле
• Возможность работы в автоматических циклах, включая обработку по рамке
• Автоматическая смазка узлов
• Применение бесконтактных быстродействующих электромагнитных муфт в приводе подач
• Повышенная точность станка за счет расположения винта поперечной подачи по оси фрезы
• Возможность перемещения стола одновременно по двум и трем координатам
• Возможность применения электродвигателя постоянного тока в приводе подач
• Возможная дальнейшая автоматизация станков за счет применения цифровой индикации и устройств оперативного управления.
Обозначение
Буквенно-цифирный индекс горизонтально-фрезерного станка 6Р83, 6Т83Г, 6Т83, 6М83, 6Р83Г обозначает следующее: цифра 6 - это фрезерный станок; буква Р, М, Т – модификация станка, цифра 8 – обозначает горизонтально-фрезерный станок, цифра 2 – типоразмер станка (размер стола).
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 1600 х 400
Наибольшее продольное перемещение стола, мм 1120
Наибольшее поперечное перемещение стола, мм 400
Наибольшее вертикальное перемещение стола, мм 360
Класс точности Н
Расстояние от торца поворотного шпинделя стола, мм 30 - 390
Наибольшее выдвижение гильзы поворотного шпинделя, мм 60
Пределы частот вращения шпинделя, мин -1 40 - 2000
Ускоренное продольное перемещение стола, мм/мин 4000
Ускоренное поперечное перемещение стола, мм/мин 4000
Ускоренное вертикальное перемещение стола, мм/мин 1330
Мощность электродвигателя привода шпинделя, кВт 11
Мощность электродвигателя привода стола, кВт 3
Конус шпинделя по ГОСТ 30064-93 ISO 50
Максимальная нагрузка на стол, кг 1 250
Габаритные размеры станка (Д х Ш х В), мм 2750 x 2450 x 1770
Масса станка с электрооборудованием, кг 3950
Преимущества
• Дублированное управление кнопочно-рукояточного типа (спереди и с левой стороны станка)
• Пуск и останов шпинделя и включение быстрых ходов станка при помощи кнопок
• Управление движениями стола от рукояток, направление поворота которых совпадает с направлением движения стола
• Изменение скоростей и подач с помощью однорукояточных выборочных механизмов, позволяющих получать любую скорость или подачу поворотом лимба без прохождения промежуточных ступеней
• Торможение постоянным током.
• Стол горизонтально-фрезерного станка модели 6Р83, 6Т83Г, 6Т83, 6М83, 6Р83Г может быть повернут вокруг вертикальной оси на угол до 45° в обе стороны.
