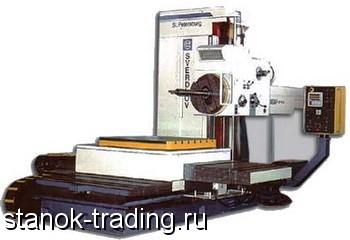

Горизонтально расточной станок 2622В (2А622) предназначены для комплексной обработки сложных корпусных деталей из черных и цветных металлов.
Ф1 - с цифровой индикацией
В - наличие задней стойки
Г - без задней стойки
Ручное управление, система отсчета - линейка с нониусами, регулирование главного привода – ступенчатое.
Диаметр шпинделя – 90(110) мм, габариты стола - 1120x1250 мм.
На станках производится сверление, зенкерование, развертывание отверстий, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы.
Станки оснащены специальными оптическими устройствами для отсчета координат.
Сравнительная техническая характеристика горизонтально-расточного станка 2622В
Технические характеристики 2620В (2620Г) 2622В (2622Г)
Диаметр шпинделя, мм 90 110
Продольное перемещение шпинделя, мм 710
Частота вращения шпинделя, об/мин 12, 5...1600 12, 5...1250
Крутящий момент шпинделя, Нм 3000
Диаметр планшайбы, мм 630 --
Размеры поворотного стола, мм 3000
Частота вращения планшайбы, об/мин 8..200 --
Грузоподъемность поворотного стола, кг 3000
Крутящий момент планшайбы, Нм 2500 --
Вертикальное перемещение бабки, мм 1000
Усилие подачи шпиндельной бабки, Н 20000
Усилие подачи шпинделя, Н 15000
Усилие подачи стола, Н 20000
Рабочие подачи бабки, мм/мин 1, 4..1110
Рабочие подачи шпинделя, мм/мин 2, 2..1760
Рабочие подачи стола, мм/мин 1, 4..1110
Ускоренные подачи бабки, мм/мин 2500
Ускоренные подачи шпинделя, мм/мин 3000
Ускоренные подачи стола, мм/мин 2000
Число Т-образных пазов стола, шт 7
Тип тиристорного преобразователя ЭПУ-1
Мощность главного привода, кВт 8, 5/10
Частота вращения привода, об/мин 1450/2880
Габартные размеры станка, мм 5300(5700)х3400(3800)х1000
Масса 2622В (2А622) станка 1110..13200
