Продам Токарно-винторезный станок 250ИТВМ.01
Токарно винторезный станок 250ИТВМ.01 предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.
Станок 250ИТВМФ1 дополнительно оснащен системой цифровой индикации.
Станок 250ИТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием.
Станок 250ИТПМ в отличие от базовой модели предназначен для выполнения менее точных работ.
Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.
Преселективное управление скоростями шпинделя станка 250ИТВМ.01 позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент. Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой. Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.
Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.
Станина станков 250ИТВМ.01, 250ИТВМФ1, 250ИТВМ.03 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.
Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
Привод главного движения станка 250ИТВМ.01 осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.
В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
Станок модели 250ИТВМФ1 оснащен системой цифровой индикации УЦИ.
Оснащение токарного станка 250ИТВМ.01 УЦИ позволяет:
• осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0, 1 до 100 мкм;
• проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
• вводить компенсацию износа инструмента.
Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0, 005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач. Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

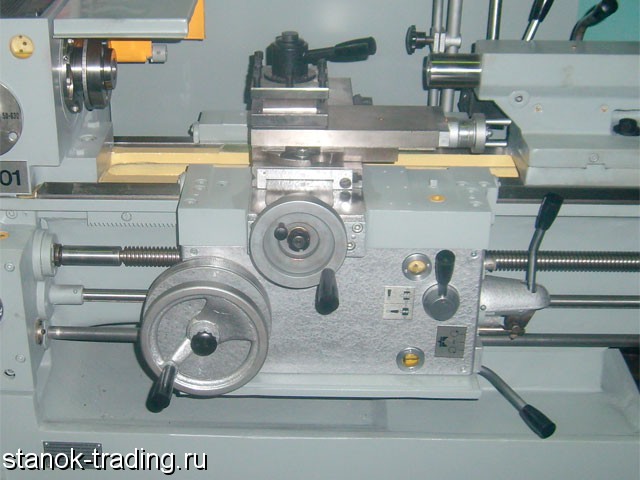

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.
На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В.
Подключение станка к электросети осуществляется пакетным включателем.
Технические характеристики токарно-винторезного станка 250ИТВМ.01
Характеристика 250ИТВМ.01 250ИТВМ.03 250ИТВМФ1 250ИТПМ
Максимальная длина обрабатываемого изделия, мм 500 750 500 500
Максимальный диаметр обрабатываемой заготовки, мм:
над станиной
над суппортом
240
168
240
168
240
168
240
168
Максимальный диаметр прутка, обрабатываемого в патроне, мм 24 24 24 24
Максимальное сечение резца, мм 16х16 16х16 16х16 16х16
Конец шпинделя по ГОСТ 12593-93 4 4 4 4
Размер внутреннего конуса шпинделя Морзе 4 Морзе 4 Морзе 4 Морзе 4
Размер внутреннего конуса пиноли задней бабки Морзе 3 Морзе 3 Морзе 3 Морзе 3
Перемещение пиноли, мм 85 85 85 85
Частота вращения шпинделя, мин-1 50-2500 50-2500 50-2500 50-2500
Продольная подача, мм/об 0, 001-1, 8 0, 001-1, 8 0, 001-1, 8 0, 001-1, 8
Поперечная подача, мм/об 0, 005-0, 9 0, 005-0, 9 0, 005-0, 9 0, 005-0, 9
Шаг нарезаемой резьбы
метрической, мм
модульной, модули
дюймовый, ниток на 1'
0, 2-48
0, 2-12
24-0, 5
0, 2-48
0, 3-12
24-0, 5
0, 2-48
0, 2-12
24-0, 5
0, 2-48
0, 3-12
24-0, 5
Мощность привода главного движения, кВт 3 3 3 3
Класс точности по ГОСТ 8-82 В
высокий В
высокий В
высокий П
повышенный
Шероховатость образца изделия, мкм 0, 63 0, 63 0, 63
Габаритные размеры, мм, не более
длина
ширина
высота 1790
810
1400 2005
810
1400 1790
955
1580 1790
810
1400
Масса 250ИТВМ.01 , кг, не более 1180 1040 1290 1180
