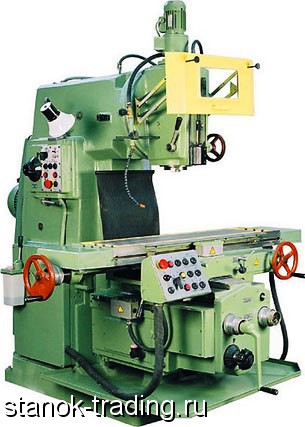

Вертикально-фрезерный станок 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б - очень распространённая на территории бывшего СССР модель фрезерного станка, позволяющая производить фрезерование деталей небольших и средних размеров. Станок экспортировался во многие страны мира. Вертикально-фрезерные станки 6Р12 зарекомендовали себя как надёжные и неприхотливые, не требующие повышенного внимания.
Назначение
Вертикально-фрезерный станок 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б предназначен для фрезерования, сверления и выполнения расточных работ заготовок любых форм и из любых материалов - от чугуна до сплавов цветных металлов, пластмасс. Шпиндельная головка вертикально-фрезерного станка оснащена механизмами поворота и ручного осевого перемещения шпинделя. Это позволяет производить обработку отверстий, расположенных под наклоном до ±45° к поверхности стола. Высокая жесткость вертикально-фрезерного станка 6Р12 в сочетании с мощным приводом позволяет использовать фрезы с пластинами из быстрорежущей стали, а также из твердых и сверхтвердых материалов.
Обозначение
Буквенно-цифирный индекс вертикально-фрезерного станка 6Р12, 6Т12, 6М12П, 6С12, 6Н12, 6Р12Б обозначает следующее: цифра 6 - это фрезерный станок; индекс Р, Т, М, С, Н - обозначает завод-производитель станка, цифра 1 – обозначает вертикально-фрезерный станок, цифра 2 – типоразмер станка (размер стола).
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 1250 х 320
Наибольшее продольное перемещение стола, мм 800
Наибольшее поперечное перемещение стола, мм 320
Наибольшее вертикальное перемещение стола, мм 420
Расстояние от торца шпинделя до рабочей поверхности стола, мм 30 - 450
Пределы частот вращения шпинделя, мин -1 31, 5 - 1600
Ускоренное продольное перемещение стола, мм/мин 4000
Ускоренное поперечное перемещение стола, мм/мин 4000
Ускоренное вертикальное перемещение стола, мм/мин 1330
Максимальная масса обрабатываемой детали с приспособлением, кг 250 / 550
Мощность электродвигателя привода шпинделя, кВт 7, 5 / 11
Мощность электродвигателя привода стола, кВт 3
Конус шпинделя по ГОСТ 30064-93 ISO 50
Габаритные размеры станка (Д х Ш х В), мм 2280 х 1965 х 2265
Масса станка с электрооборудованием, кг 3250
