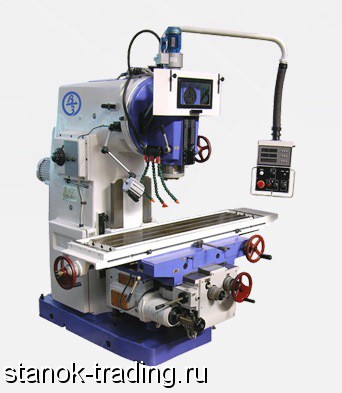

Вертикально-фрезерный станок ВМ127, ВМ127М - очень распространённая на территории бывшего СССР серия фрезерного станка, позволяющая производить фрезерование деталей небольших и средних размеров в условиях единичного и мелкосерийного производства. На станке можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д. Аналог станков: 6Р13, 6Т13, FSS450МR.
Простота обслуживания
Простота обслуживания вертикально-фрезерного станка ВМ127, перенастройка механизма и самого инструмента представляют определенный комфорт при использовании станка в производстве мелкосерийного характера. Даже в самых безжалостных условиях эксплуатации автоматическая система смазки узлов обеспечивает простоту использования и работоспособность станка.
Особенности конструкции
• Мощный привод главного движения и плавная регулировка скорости подач обеспечивает оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента
• Сервоконтролерный привод подач с обратной связью
• Полуавтоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации
• По отдельному заказу станок может быть оснащен устройством цифровой индикации (УЦИ).
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 1600 х 400
Число Т-образных пазов 3
Максимальная нагрузка на стол (по центру), кг 800
Наибольшее продольное перемещение стола, мм 1010
Наибольшее поперечное перемещение стола, механическое/ручное, мм 300 / 320
Наибольшее вертикальное перемещение стола, механическое/ручное, мм 400 / 420
Продольное перемещение стола на одно деление лимба, мм 0, 05
Поперечное перемещение стола на одно деление лимба, мм 0, 05
Вертикальное перемещение стола на одно деление лимба, мм 0, 05
Продольное перемещение стола на один оборот лимба, мм 4
Поперечное перемещение стола на один оборот лимба, мм 6
Вертикальное перемещение стола на один оборот лимба, мм 2
Конус шпинделя АТ50
Наибольшее перемещение пиноли шпинделя, мм 80
Ручное перемещение от торца шпинделя до рабочей поверхности стола, мм 30 - 500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм 420
Угол поворота шпиндельной головки, градусов ±45
Количество скоростей шпинделя 18
Скорость продольной подачи, рабочая/ускоренная, мм/минуту 25-1250 / 3000
Скорость поперечной подачи, рабочая/ускоренная, мм/минуту 25-1250 / 3000
Скорость вертикальной подачи, рабочая/ускоренная, мм/минуту 8, 3-416, 6 / 1000
Мощность электродвигателя главного движения, кВт 11
Мощность электродвигателя привода подач, кВт 2, 1
Мощность электрического насоса охлаждения жидкости, кВт 0, 12
Производительность электрического насоса охлаждающей жидкости, л/мин. 22
Класс точности станка Н
Масса обрабатываемых деталей с приспособлением, кг 800
Габаритные размеры станка (Д х Ш х В), мм 2560 x 2260 x 2500
Масса станка с электрооборудованием, кг 4200
