· Гидравлический разматыватель на 10 тонн с тележкой
·Плита введения металла(Электрически е ножи)

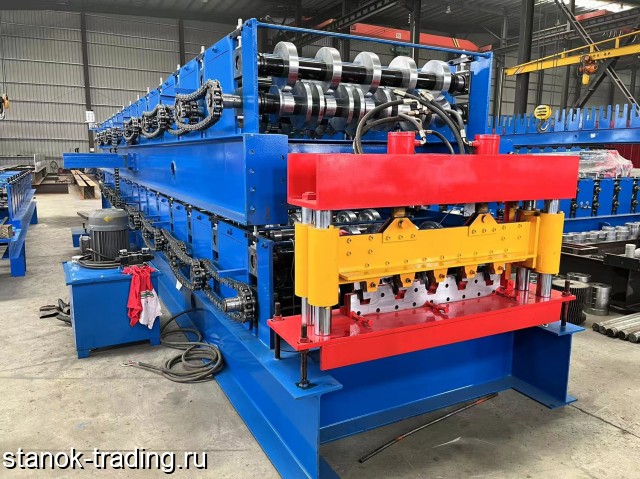

·Стан профилегибочный
·Отрезное устройство (автоматическое)
·Система гидравлического пресса
·Система автоматического управления (САУ) фирмы Mitsubishi
·Счётчик
·Пневматический приемный штабелер на 12 метр.
Требования к подкату:
Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.
Параметры обрабатываемого материала:
- ширина, не более – 1250 +5мм
- толщина – 0,35 мм….1,0 мм
- вн.диаметр барабана - 580-620мм
- внешний диаметр рулона - 1500мм
Основные характеристики линии:
Режим работы оборудования: ЧПУ
Трансмиссия: Цепной привод (1,5 дюйма)
Ширина: 1250мм
Толщина металла:0,65---1мм
Скорость производства:20м/мин
Кол-во рабочих клетей: 26 клетей
Диаметр клетей 90мм, сплошной
Мощность двигателя 11 кВт *2
Мощность резак: 7,5 кВт
Материал валы стали:Отделка стали 45 #, закалка и отпуск
Материал роликасталь 45#, закаленная и хромированная
Рама машины: основание изготовлено из стали 350H, толщиной 20 мм
Вес линии : 13T
Габариты линии:17000*3000*140 0мм
Рабочее напряжение машины: 380 вольт, 50 герц, 3 фазы
