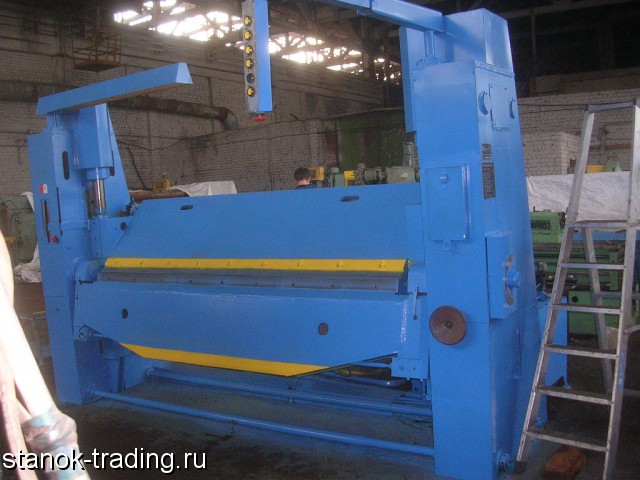

Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки. В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность. Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4, 5 мм. Длина стола равна 2. 5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн , на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров . Мощность используемого в листогибочной машине электрооборудования - 10 КВт.
Среди технических характеристик являются важными величины регулировки стола и гибочной балки - 100 мм и максимальный ход балки прижимной - 250 мм
Технические характеристики ИВ2144
Усилие л/г, тн
на прижим 40
на гиб 30
Наибольшая ширина изгибаемого листа, мм 2500
Наибольшая толщина изгибаемого листа, мм 4, 5
Наибольший ход прижимной балки, мм 250
Наибольший угол поворота град 180
Величина регулировки стола, мм 100
Величина регулировки гибочной балки, мм 100
Наименьшая величина отгибаемой кромки, мм 6 толщин листа
Наибольшее перемещение упора заднего, мм 800
Потребляемая мощность кВт 10
Габариты машины, не более, мм
Слева направо 3790
Спереди назад 2000
Высота машины над уровнем пола, мм 2400
Масса пресса, не более, кг 6350
