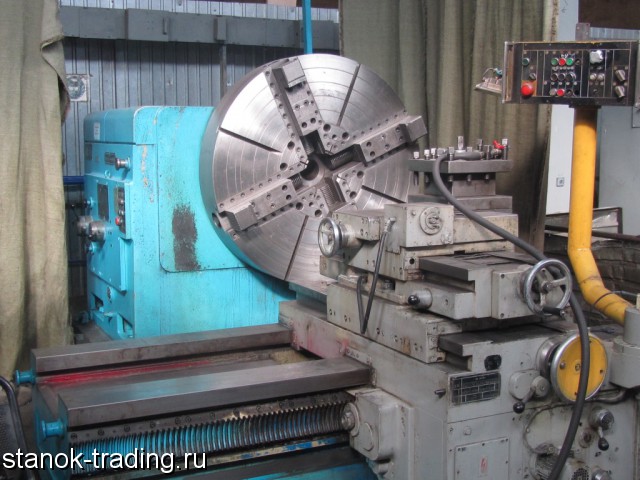

Лоботокарный станок DP-1/S2
DP-1/S2 - станок лоботокарный, производства WMW NILES, Германия, предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава.
Технические характеристики станка
Точность обработки при чистовом обтачивании/по ГОСТу класс точности IT 6 / 2-С
Высота центров над фундаментными плитами, мм 1250
Диаметр вращения над фундаментными плитами, мм 2480
Максимальный вес обрабатываемой детали при установке между центрами, кг 10000
Максимальный крутящий момент на планшайбе, Нм 20000
Мощность привода / Номинальная мощность подключения, кВт 45 / 55
Поперечное сечение хвостовика резцов (ШxВ), мм 50x50
Рабочее напряжение 3х300 В / 3 фазы / 50 Гц / 118 А
Напряжение в цепи управления 220 В / 50 Гц
Шпиндельная бабка
Диаметр рабочего шпинделя в передней опоре, мм 240
Отверстие в рабочем шпинделе, мм 100
Внутренний конус 1, мм 10
Количество чисел оборотов планшайбы 18
Коэффициент ряда чисел оборотов 1, 28
Диапазон чисел оборотов, об/мин
- ряд чисел оборотов 1 3, 55 – 180
- ряд чисел оборотов 2 4, 5 – 224
- ряд чисел оборотов 3 5, 6 – 280
- ряд чисел оборотов 4 7, 1 – 355
- ряд чисел оборотов 5 / применяется только с планшайбой Ø 1000 мм 9 – 450 / 3, 55...450
Планшайба
Наружный диаметр планшайбы, мм 1000 (1250)
Минимальный диаметр зажима при наружном / внутреннем закреплении, мм 180/400 (180/400)
Максимальный диаметр зажима при наружном / внутреннем закреплении, мм 780/1000 (1030/1250)
Станина с 2-мя / 3-мя направляющими
Продольные салазки - длина станины, мм 1200
Поперечные салазки, мм 750
Крестовые салазки нормальные, мм 450
Крестовые салазки удлиненные, мм 630 / 830
Салазки подачи инструмента (резца), мм 180
Диаметр вращения над станиной, мм 1250
Диаметр вращения над продольными салазками с (без) копировальным щупом, мм 650 (800)
Максимальный диапазон копирования — ход поперечных салазок, мм 500
Максимальный диапазон копирования — ход продольных салазок, мм 800 / 1750
Механизм подач
Количество независимых от числа оборотов подач, шт 18
Диапазон независимых от числа оборотов подач, мм/мин 0, 5...180
Количество подач, зависимых от числа оборотов подач, шт 24
Общий диапазон зависимых от числа оборотов подач, мм/об
- 0, 0056...16
- 0, 0045...12, 5
Ускоренный продольный и поперечный ход, мм/мин 5000
Устройство для нарезания резьбы (с нормальным шагом)
- метрическая резьба, мм 1...60 (48)
- дюймовая резьба, ход 24...0, 5
-модульная резьба, мм 0, 5...20
Устройство для нарезания резьбы с большим шагом (150%)
- метрическая резьба, мм 150
- дюймовая резьба, ход 3 / 16
- модульная резьба, мм 44
