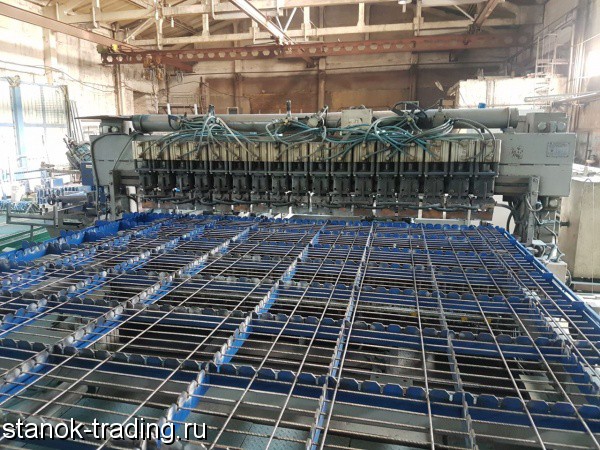

Комплекс многоэлектродной сварки КМС-2500К3 кондукторного типа предназначен для многоэлектродной контактной сварки проволочных раскроев заборных секций шириной 2500 мм и длиной до 3150 мм.
Использование кондукторов позволяет достичь точной геометрии ячеек и идеальной плоскостности сеточных карт, что недостижимо при использовании механизма сварки обычной кладочной сетки, когда прутки непрерывно подаются в зону сварки из их накопителей. Полученная карта не требует дальнейшей обрубки концов выступающей проволоки.
Применение двух кондукторов позволяет совместить операции загрузки кондуктора и сварки: при размещении проволоки в одном кондукторе происходит сварка раскроя в другом, что позволяет сваривать до 100 т изделий при односменной работе.
Загрузка кондукторов осуществляется вручную двумя операторами.
Использование силового привода на базе сервоприводов и преобразователей частоты фирмы SEW-EURODRIVE дает возможность обеспечить плавную регулировку и задание шага между поперечными прутками, гарантирует точность позиционирования свариваемых проволок и надёжность работы оборудования.
Технические характеристики:
Номинальное напряжение 3-х ф. сети, 50 Гц, В: 380
Потребляемая мощность при сварке в 3 очереди, кВА: длительная - 227, максимальная во время сварки - 540
Габаритные размеры свариваемого изделия, мм: ширина - 2500, длина - до 3150
Диаметр проволоки, мм: 3…8
Количество сварочных трансформаторов, шт.: 9
Привод сжатия электродов: пневматический, двухстороннего типа
Количество пневматических цилиндров, шт.: 17 верхних, 17 нижних
Средняя производительность, сварочных циклов/мин: 20-30 (зависит от типа изделий)
Число кондукторов, используемых для сварки, шт.: 2
Способ загрузки кондуктора: ручной
Номинальное давление сжатого воздуха, кг/см2: 6, 3
Расход свободного воздуха, м3/мин: 2, 5
Давление охлаждающей воды, кг/см2: от 1, 5 до 3
Расход охлаждающей воды, л/ч: 800
Габаритные размеры, м: длина - 12, ширина - 17, высота - 2, 5
Масса, кг: 8500
