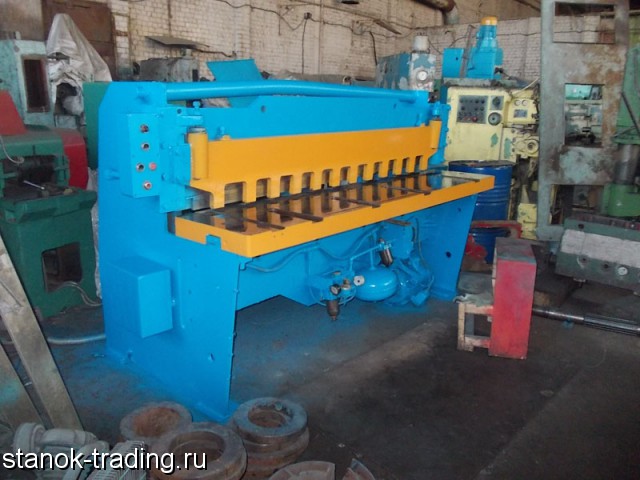

Описание гильотины НД-3316Г
Кривошипные листовые ножницы с наклонным ножом НД-3316АГ предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4, 0х2000мм.
Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.
Гильотинные ножницы НД3316 АГ находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.
Технические характеристики гильотины НД3316Г
Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм²), мм:
толщина 4
ширина 2000
Частота ходов ножа, мин -1:
холостых 65
при резке наибольших размеров разрезаемого металла 22
Угол наклона подвижного ножа 1о19'
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 630
Габаритные размеры ножниц в плане, мм:
слева-направо, спереди-назад (без бокового упора), высота ножниц 3300х1630х1520
Высота над уровнем пола от верхней кромки неподвижного ножа, мм 1520
Масса ножниц, кг 3870
Расход сжатого воздуха за одно включение, л 0, 25
