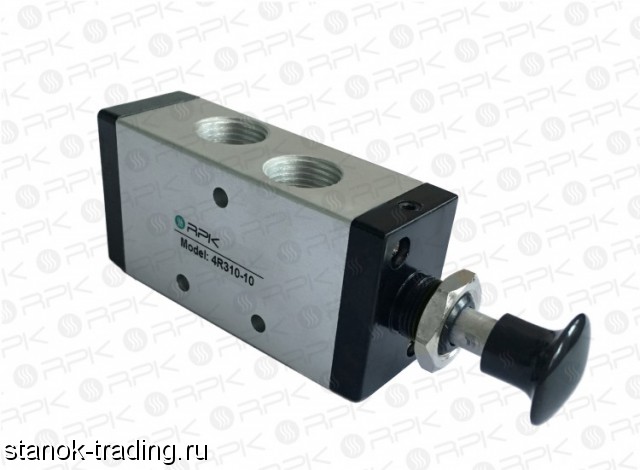

Продам Пневмораспределители серии 4R с пневматическим управлением. местонахождение г.Омск 22 декабря 86
Используются в таких системах, где нет возможности или недопустимо применять электрические сигналы для управления пневмораспределителями (например, при высокой влажности или при опасности поражения электрическим током).
Присоединение: Изготавливаются с присоединительными резьбами G1/8", G1/4", G3/8".
Управление: Пневматическое, осуществляется путем подачи сжатого воздуха в порт управления (резьба G1/8"). В зависимости от модификации, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с прямым пневматическим управлением.
Функции переключения: Линейка пневмораспределителей с пневмоуправлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: Возможны два варианта монтажа распределителей :
• Боковой или фронтальный монтаж на плоскость (через сквозные отверстия в корпусе).
• Монтаж на плиту серии G100 или G200 (совместимость распределителей и плит указана в таблицах ниже).
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габаритов . Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
Общие технические характеристики распределителей с пневмоуправлением
Параметр Значение
Конструкция золотникового типа (с прямым управлением)
Максимально допустимое давление 12 бар
Минимальное давление управления 2 бар
Рабочее давление 1, 5…8 бар
Рабочая среда фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды 5…50 °С
Частота срабатывания 5 циклов/с
Степень защиты IP 65
Крепление через сквозные отверстия в корпусе
Материал корпуса анодированный алюминий
Время отклика на управляющий сигнал 0, 05 сек.
