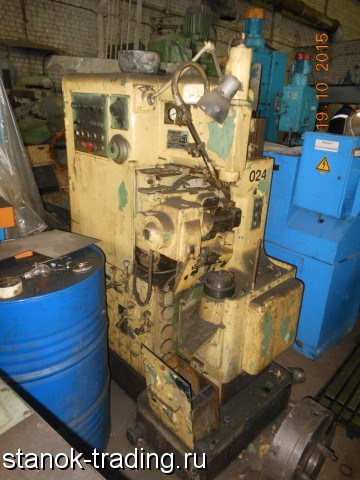

Полуавтомат зубофрезерный вертикальный повышенной точности 5К301П.
Технические данные:
Наибольший диаметр обрабатываемых зубчатых колес, мм, не менее 125
Наибольший модуль обрабатываемых зубчатых колес по СТ СЭВ 310-76, мм, не менее 2, 5
Наибольший угол наклона зубьев обрабатываемых колес, град, не менее +/- 45
Наибольшая длина вертикального перемещения стола, мм, не менее:
- прямозубых 125
- косозубых, при B=30 град 105
Диаметр фланца шпинделя изделия (по ГОСТ6569-75) мм, не менее 100
Диаметр цилиндрической выточки во фланце шпинделя изделия, мм 50А
Глубина цилиндрической выточки во фланце шпинделя изделия, мм, не менее 12
Разиер конуса отверстия фрезерного шпинделя по СТ СЭВ 147-75, не менее Морзе 4АТ6
Наибольший диаметр устанавливаемых червячных фрез, мм, не менее 112
Наибольшая длина устанавливаемых червячных фрез, мм 90
Расстояние от основания станка до оси суппорта, мм 1020
Расстояние от оси шпинделя изделия до оси фрезерного шпинделя, мм, в пределах 20....135
Число скоростей фрезерного шпинделя 8
Пределы угловых скоростей фрезерного шпинделя, об/мин 100....500
Количество осевых подач 15
Пределы подач, мм/мин:
- осевой 0, 35....45
- радиальной 0, 4....60
- тангенциальной 0, 18....16
Пределы величины мелкошаговой передвижки фрезы вдоль оси за один цикл, мм 0, 1....0, 39
Наибольшая величина перемещения фрезы вдоль оси, мм 40
Наибольшая допустимая угловая скорость шпинднля изделия, об/мин 45
Скорость ускорения перемещения стола, мм/мин 325
Скорость ускоренного радиального перемещения фрезы, мм/мин 2000
Габаритные размеры станка:
- длина 1320
- ширина 1450
- высота 1820
Масса станка (без принадлежностей), кг 1820
Масса станка (с принадлежностями0), кг 1940
