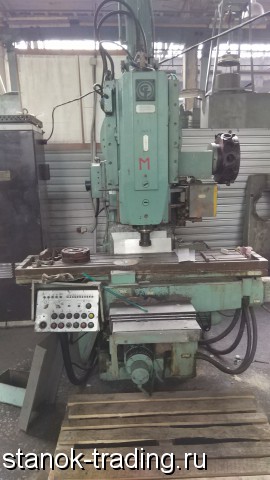

Основные параметры
Класс точности по ГОСТ 8-82 Н
Модель устройства ЧПУ 2С45-65
Количество управляемых координат 3
Количество одновременно управляемых координат при линейной/ круговой интерполяции 3/2
Рабочий стол
Размеры рабочей поверхности стола (длина х ширина), мм 1600 х 400
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм 850_250_380
Максимальная нагрузка на стол (по центру), кг 400
Число Т-образных пазов Размеры Т-образных пазов 3
Наибольшее продольное перемещение стола (X), мм 1010
Наибольшее поперечное перемещение стола (Y), мм 400
Наибольшее вертикальное перемещение стола (установочное) (Z), мм 250
Наибольшее перемещение ползуна (Z), мм 260
Предел рабочих подач стола и ползуна, мм/мин 3..6000
Скорость быстрых перемещений стола (X. Y) и ползуна (Z), мм/мин 7000
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 250..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 500
Допустимое усилие подачи по координате X и Y, Н 15690
Допустимое усилие подачи по координате Z, Н 9806
Точность позиционирования, мм 0, 015
Шпиндель
Частота вращения шпинделя, об/мин 50..2500
Количество скоростей шпинделя 18
Наибольший крутящий момент, кНм 0, 615
Коэффициент ряда выходных частот вращения шпинделя 1, 26
Эскиз конца шпинделя по ГОСТ 24644-81 7:24 50
Магазин инструмента
Время смены инструмента, с 20
Максимальный диаметр фрезы торцовой, мм 125
Максимальный диаметр фрезы концевой, мм 40
Максимальный диаметр сверла, мм 30
Максимальный вес инструмента, кг 15
Вылет инструмента от торца шпинделя, мм, не более 250
Электрооборудование и привод
Электродвигатель привода главного движения, кВт 7, 5
Электродвигатели привода подач (X, Y, Z) 3
Электронасос охлаждающей жидкости Мощность, кВт 0, 12
Электродвигатель перемещения консоли, кВт 2, 2
Электродвигатель гидростанции, кВт 2, 2
Электродвигатель насоса смазки, кВт 0, 27
Электронасос охлаждающей жидкости Мощность, кВт 0, 12
Производительность насоса СОЖ, л/мин 8
