Пресс гидравлический одностоечный без гидроподушки П6328 (П63В2) предназначен для выполнения широкого круга работ: запрессовки - выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.
Гидравлический пресс одностоечный универсальный модели П63В2 (П6328), усилием 630кН предназначен для выполнения следующих операций:
• гибка, пробивка, штамповка, калибровка, запрессовка;
• правка - при оснащении правильным инструментом и правильным столом;
• точная правка - при оснащении устройством для точной правки и, при необходимости, правильным столом.
Гидравлические прессы П63В2 (П6328) могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.

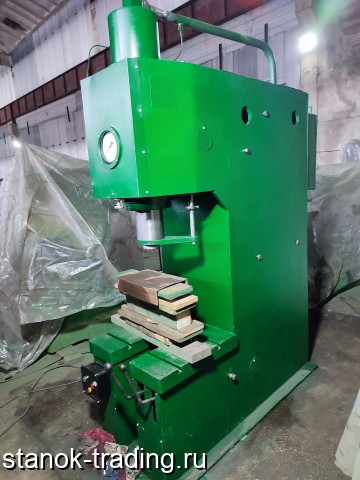

Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с задней — электрошкаф управления. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.
Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр - поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки.
Технические характеристики пресса П63В2 (П6328)
Наименование параметра П6328
Основные параметры
Номинальное усилие пресса, кН (т) 630 (63)
Наибольший ход штока (ползуна), мм 500
Наибольшее расстояние между столом и штоком - открытая высота пресса, мм 710
Расстояние от оси штока до станины (вылет), мм 320
Скорость штока - рабочий ход, мм/сек 10
Скорость штока - холостой ход, мм/сек 220
Скорость штока - возвратный ход, мм/сек 310
Размеры стола, мм 710 х 560
Размеры съемного правильного стола, мм 1600 х 360
Номинальное рабочее давление жидкости основное, МПа (кгс/см?) 25 (250)
Электрооборудование
Количество электродвигателей 1
Электродвигатель главного привода, кВт (об/мин) 11
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм 1060 х 1800 х 2900
Масса станка, кг 3390
