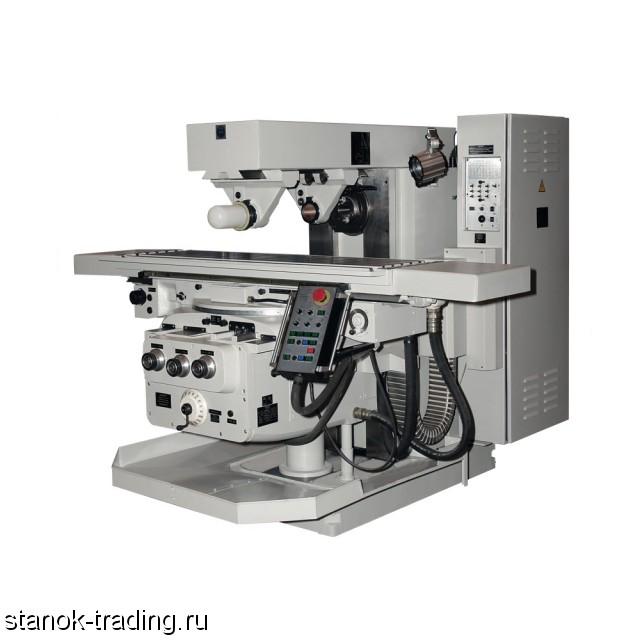

Белорусский горизонтальный фрезерный станок FU350MR предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Консольно-фрезерные станки FU350MR выпускаются по лицензии немецкой фирмы «ХЕККЕРТ». По своим техническим характеристикам они соответствуют российским фрезерным станкам завода «ЗЕФС» (Нижний Новгород), однако превосходят их по технологическим возможностям и качественным характеристикам.
За дополнительную плату станки FU350MR комплектуются накладной вертикальной фрезерной головкой. Основные преимущества станков FU350MR:
Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость.
Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени.
Максимальная нагрузка на стол – 1000кг.
Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве. Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию. Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов.
Высокие точностные характеристики станка позволяют производить детали самого высокого качества; например, неплоскостность поверхности стола на всей длине не превышает 16 мкм. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Технические характеристики горизонтального консольно-фрезерного станка FU350МR:
Параметр Значение
Вид горизонтальный
с поворотным столом
Класс точности по ГОСТ 8-82 П
Рабочая поверхность стола, мм 315 x 1250
Конус инструмента ISO-50
Продольное перемещение стола, мм 850
Поперечное перемещение крестового суппорта, мм 270
Вертикальное перемещение консоли, мм 355
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 45…400
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 150
Частота вращения горизонтального шпинделя, оборотов/минуту 28 … 1400
Диапазон подач стола, мм/минуту продольных и поперечных 16 … 800
вертикальных 5 … 250
Скорость быстрого перемещения стола, мм/минуту продольного и поперечного 3150
вертикального 1000
Максимальный крутящий момент на шпинделе, Нм 925
Поворот стола, градусов ±45
Мощность электродвигателей приводов, кВт Главного движения 5, 5
Подачи стола 1, 5
Наибольшая масса обрабатываемой детали с приспособлениями, кг 1000
Габаритные размеры станка FU 350 MR, мм 2800 x 2320 x 1995
Масса станка FU 350 MR с электрооборудованием, кг 3050
