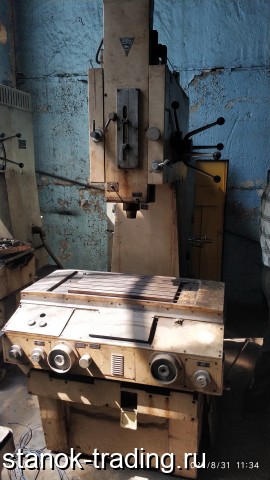

Станки модели 2431 предназначены для обработки отверстий с точным расположением осей, размеры между которыми заданны в прямоугольной системе координат
Класс точности по ГОСТ 8 - 71 С
Рабочая поверхность стола, мм 320x560
Наибольшее расстояние от торца шпинделя до стола, мм 500
Число Т - образных пазов ГОСТ 6569 - 75 5
Расстояние между пазами ГОСТ 6569 - 75, мм 63
Ширина паза ГОСТ 6569 - 75, мм 12
Перемещение стола, мм:
продольное 400
поперечное 250
Число подач стола 16 ступеней
Пределы подач стола, мм/мин 22 - 600
Величина быстрого хода стола, мм/мин 1600
Расстояние от оси шпинделя до колонны, мм 375
Расстояние от торца шпинделя до рабочей поверхности стола, мм:
наименьшее 120
наибольшее 500
Наибольший ход гильзы шпинделя, мм 150
Наибольшее перемещение шпиндельной головки, мм 230
Количество ступеней скоростей шпинделя 17 ступеней
Пределы скоростей шпинделя, об/мин 75 - 3000
Предел подач шпинделя, мм/об 0, 02; 0, 03; 0, 05; 0, 08; 0, 12; 0, 2
Внутренний конус шпинделя ГОСТ 2701 - 72 Морзе 3
Диаметр наружного конуса 7:24
Наиб. диаметр сверления по стали в сплошном материале, мм 18
Наибольший диаметр растачивания, мм 125
Точность отсчета координат, мм 0, 001
Точность установки координат, мм 0, 002
Наибольший вес обрабатываемой детали, кг 250
Габаритные размеры станка 1900x1445x2435
Масса станка(без электрооборудования) , кг 2510
Масса электрооборудования, кг 420
Масса прилагаемого к станку комплекта принадлежностей, кг 380
