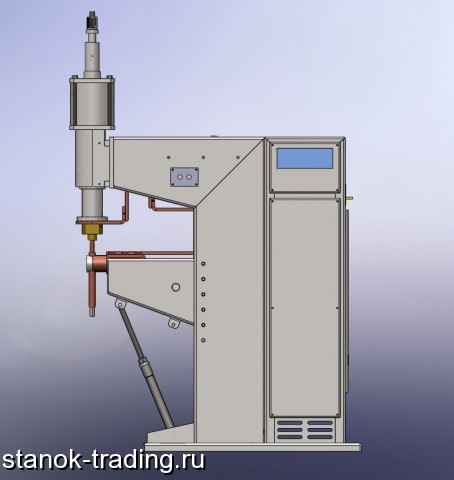

Стационарная машина МТ-4021 предназначена для контактной точечной сварки деталей из низкоуглеродистых и легированных сталей широкого диапазона толщин и диаметров, алюминиевых и титановых сплавов, латуни, а также сварки крестообразных соединений стержней арматуры из стали классов: В1, А1, А11, А111.
Машина снабжена регулятором контактной сварки РКС-801, обеспечивающим автоматическую стабилизацию сварочного тока, автоматическую регулировку cosɸ .
Технические характеристики машины контактной сварки МТ-4021
Наименование параметра Значение
Номинальное напряжение питающей сети, В 380
Частота тока питающей сети, Гц 50
Номинальный длительный вторичный ток, кА 7, 5
Наибольший вторичный ток, кА 41
Наибольшее усилие сжатия, даН 1900
Номинальный вылет при сварке листов, мм 500
Диаметр стержней арматуры, мм, классов:
В1, А1 от 4, 0+4, 0 до 25, 0+25, 0
А11, А111 от 6, 0+6, 0 до 20, 0+20, 0
Диапазон свариваемых толщин, мм:
алюминиевые сплавы от 0, 5+0, 5 до 1, 7+1, 7
низкоуглеродистые стали от 0, 5+0, 5 до 8, 0+8, 0
нержавеющие стали от 0, 5+0, 5 до 5, 0+5, 0
титановые сплавы от 0, 5+0, 5 до 1, 5+1, 5
Раствор электродов, мм:
наименьший 200
номинальный 200
наибольший 275
Масса, кг 600
Габаритные размеры, мм 1430×410×2140
