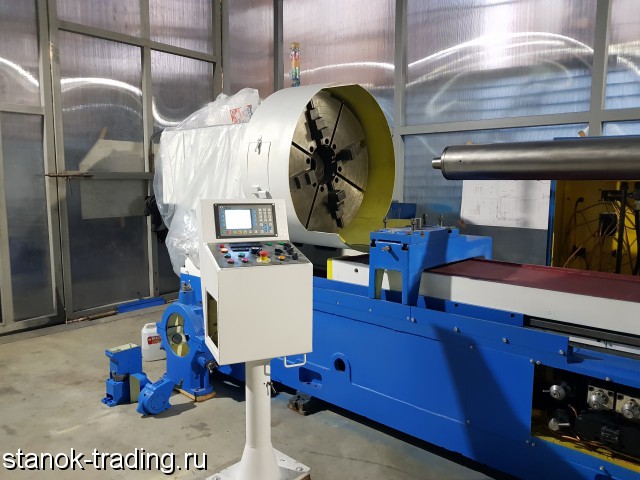

Продам Продам Станок внутри-шлифовальный VSZ-103 NC-LIR-540 NEW MACHINE в Москве местонахождение ул. Академика Анохина, д. 64,
Детальное описание
1. Назначение и область применения.
Специальный внутришлифовальный станок модели VSZ-103 NC-LIR-540 предназначен для шлифования цилиндрических сквозных и глухих отверстий диаметром от 100 до 500 мм и длиной до 1300 мм.
2. Основные технические данные и характеристики.
Наибольший диаметр шлифуемого отверстия, мм ... 500
Наименьший диаметр шлифуемого отверстия, мм ... 100
Наибольший диаметр устанавливаемого изделия, мм ... 800
Наибольший диаметр устанавливаемого изделия в кожухе, мм ... 700
Наибольшая длина устанавливаемого изделия, мм ... 1300
Диаметр конца шлифовального шпинделя по ГОСТ 2324-77, мм ... 25; 50
Диаметр гильзы шлифовального шпинделя, мм ... 120; 200
Условный размер конца шпинделя изделия по ГОСТ 12595-72 ... 1-15М
Длина шлифования в зависимости от диаметров шлифуемых отверстий, мм:
-100-190 мм ... 450
-200-340 мм ... 700
-350-500 мм ... 1300
Расстояние от зеркала стола до оси шпинделя изделия, мм ... 610+_10
Расстояние от оси шпинделя до подошвы станины, мм ... 1465+_25
Наибольшее расстояние от опорного торца фланца шпинделя до торца шлифовальной бабки, мм ... 3153+_50
Пределы величин прерывистой поперечной подачи шлифовального круга на одинарный ход стола, мм ... 0, 001-0, 004
Поперечное перемещение шлифовального круга, мм:
-наибольшее от гидроцилиндра ... 1, 8
-на одно деление лимба ... 0, 0025
-за одно качение рычага ручной дозированной подачи ... 0, 0025
Величина компенсации износа шлифовального круга за цикл шлифования, мм:
-наибольшая ... 0, 2
-наименьшая ... 0, 02
Наибольший ход стола, мм ... 1500+_15
Скорость движения стола, м/мин:
-наименьшая ... 0, 2
-при быстром подводе (отводе) ... 5
Перемещение стола за один оборот маховика ручного перемещения, мм ... 5, 6
Частота вращения шпинделя изделия (регулировка бесступенчатая), об/мин ... 24-240
Частота вращения внутришлифовальных шпинделей, об/мин ... 6600, 3700, 2100
Наибольший диаметр шлифовального круга, мм ... 300
Габаритные размеры:
-длина, мм ... 6060 ± 50
-ширина, мм ... 3400 ± 50
-высота, мм ... 2050 ± 50
Масса станка, кг ... 15900 ± 10%
