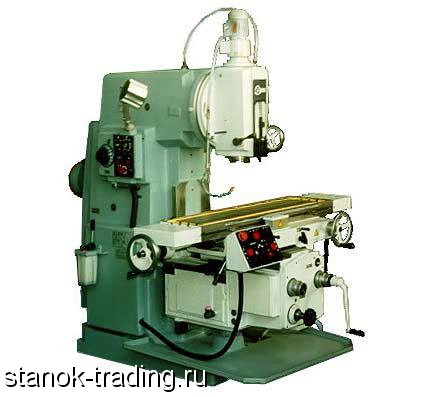

Вертикально-фрезерный станок 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13 - очень распространённая на территории бывшего СССР серия фрезерного станка, позволяющая производить фрезерование деталей небольших и средних размеров. Станок экспортировался во многие страны мира. Вертикально-фрезерный станок 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13 зарекомендовал себя как надёжный и неприхотливый, не требующий повышенного внимания.
Назначение
Вертикально-фрезерный станок 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13 предназначен для фрезерования, сверления и выполнения расточных работ заготовок любых форм и из любых материалов - от чугуна до сплавов цветных металлов, пластмасс. Шпиндельная головка вертикально-фрезерного станка оснащена механизмами поворота и ручного осевого перемещения шпинделя. Это позволяет производить обработку отверстий, расположенных под наклоном до ±45° к поверхности стола. Высокая жесткость станка модели 6Р13 в сочетании с мощным приводом позволяет использовать фрезы с пластинами из быстрорежущей стали, а также из твердых и сверхтвердых материалов.
Обозначение
Буквенно-цифирный индекс Вертикально-фрезерный станок 6Р13, 6Т13, 6М13П, 6Н13П, 6Н13 обозначает следующее: цифра 6 - это фрезерный станок; индекс Р, Т, М, Н - обозначает завод-производитель станка , цифра 1 – обозначает вертикально-фрезерный станок, цифра 3 – типоразмер станка (размер стола).
Технические характеристики Параметры
Размеры рабочей поверхности стола, мм 1 600 х 400
Наибольшее продольное перемещение стола, мм 1 000
Наибольшее поперечное перемещение стола, мм 400
Наибольшее вертикальное перемещение стола, мм 430
Расстояние от торца шпинделя до рабочей поверхности стола, мм 70 - 500
Пределы частот вращения шпинделя, мин -1 31, 5 - 1600
Ускоренное продольное перемещение стола, мм/мин 4 000
Ускоренное поперечное перемещение стола, мм/мин 4 000
Ускоренное вертикальное перемещение стола, мм/мин 1 330
Максимальная масса обрабатываемой детали с приспособлением, кг 1 250
Мощность электродвигателя привода шпинделя, кВт 11
Мощность электродвигателя привода стола, кВт 3
Конус шпинделя по ГОСТ 30064-93 ISO 50
Габаритные размеры станка (Д х Ш х В), мм 2 570 х 2 252 х 2 430
Масса станка с электрооборудованием, кг 4 300
