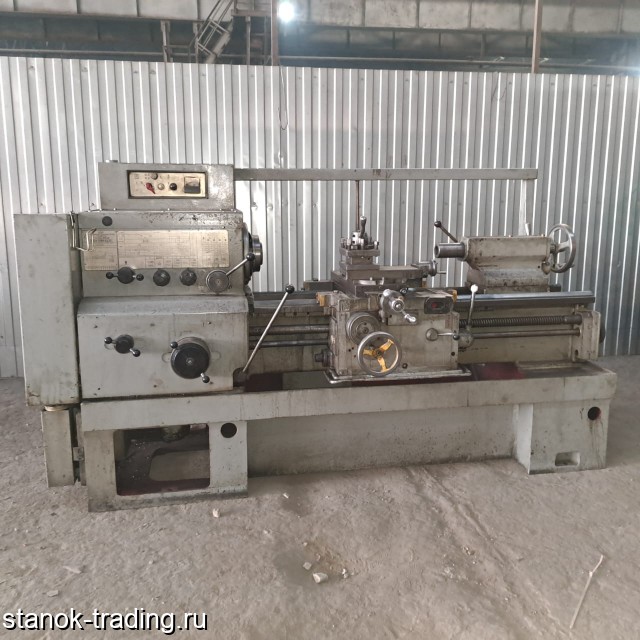

Продам (продаю, продается) ТС-75 РМЦ 1000мм токарно-винторезный станок
Станок проходил капитальный ремонт
Технические характеристики:
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки над станиной, мм 435
Наибольший диаметр заготовки над суппортом, мм 224
Наибольшая длина заготовки (РМЦ), мм 1000,1500
Наибольшая масса заготовки в патроне, кг 200
Наибольшая масса заготовки в центрах, кг 900
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 55
Наибольший диаметр прутка, мм
Число ступеней частот прямого вращения шпинделя 23
Частота прямого вращения шпинделя, об/мин 12,5..2000
Число ступеней частот обратного вращения шпинделя 12
Частота обратного вращения шпинделя, об/мин 19..2420
Размер внутреннего конуса в шпинделе, М Морзе 6
Конец шпинделя по ГОСТ 12593-72 6К
Наибольший крутящий момент, кНм 2
Подачи
Наибольшая длина хода каретки, мм 930,1430
Число ступеней продольных и поперечных подач 42
Пределы продольных подач, мм/об 0,07..4,16
Пределы поперечных подач, мм/об 0,035..2,08
Скорость быстрых перемещений суппорта, продольных, м/мин 4,5
Скорость быстрых перемещений суппорта, поперечных, м/мин 2,25
Количество нарезаемых резьб метрических 45
Пределы шагов нарезаемых резьб метрических, мм 0,5..192
Количество нарезаемых резьб дюймовых 28
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм 24..15/8
Количество нарезаемых резьб модульных 38
Пределы шагов нарезаемых резьб модульных 0,5..48
Количество нарезаемых резьб питчевых 37
Пределы шагов нарезаемых резьб питчевых 96..1
Количество нарезаемых резьб архимедовой спирали 5
Пределы шагов нарезаемых резьб архимедовой спирали 3/8",7/16" 8.10
Суппорт
Цена деления лимба продольного перемещения, мм 0,1
Наибольшее перемещение салазок, мм 140
Цена деления лимба резцовых салазок, мм 0,05
Задняя бабка
Цена деления лимба, мм 0,1
Размер внутреннего конуса пиноли Морзе 5
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса задней бабки, мм ±15
Характеристика пневмооборудования
Диаметр пневмо цилиндра, мм 200
Ход штока пневмоцилиндра, мм 32
Наибольшее давление воздуха, кг/см 6
Характеристика гидрокопировального устройства
Наибольший диаметр наружного копирования, мм -
Наибольший диаметр расточки, мм -
Наибольший разность обрабатываемых диаметров при копировании , мм -
Наибольшая длина копируемой части изделия, мм -
Скорость подвода резца гидросуппорта вхолостую, мм/мин -
Скорость отвода резца гидросуппорта вхолостую, мм/мин -
Электрооборудование
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 11
Мощность электродвигателя быстрых перемещений (ходов), кВт 0,75
Мощность электродвигателя насоса охлаждения, кВт 0,12
Мощность электродвигателя гидростанции, кВт -
Мощность всех электродвигателей, кВт 11,87
Габариты и масса станка
Габариты станка при РМЦ=1000, мм 3182 х1210 х1500
Масса станка на тумбах при РМЦ=1000, кг 2650
Масса съемного оборудования станка, кг 160
Станок подключен.
Станок находится в Ростовской области , г. Таганрог. Наши специалисты организуют демонтаж, погрузку и при желании помогут с доставкой до вашего склада. Предложение с ценой, фото можем выслать по электронной почте или на WhatsApp / Viber
