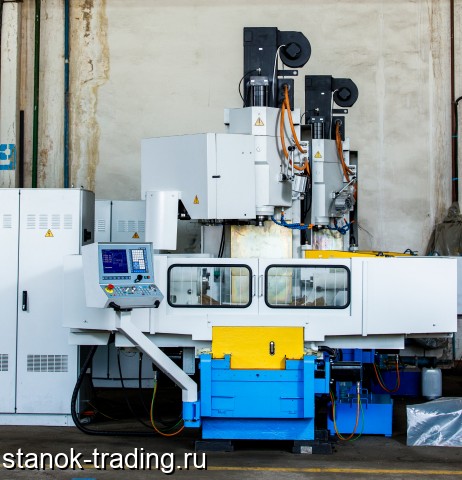

Продам Продам станки специализированные многоцелевые с ЧПУ модели ОЦ1И22S местонахождение Ижевск ул. Пойма 73
Продам станки специализированные многоцелевые с ЧПУ модели ОЦ1И22S предназначенные для фрезерования, сверления, зенкерования, развертывания, растачивания и нарезания резьбы в условиях мелкосерийного и серийного производств.
Станок модели ОЦ1И22S с круговой координатой предназначен для обработки различных наклонных пазов на деталях типа тел вращения.
В процессе обработки обеспечивается автоматическая смена до 15 инструментов и изменение частоты вращения шпинделя.
Основные параметры и размеры:
1. Класс точности станка Н
2. Размеры рабочей поверхности стола, мм:
длина 1250
ширина 400
3. Наибольшее перемещение стола относительно оси шпинделя, мм:
продольное (X) 600
поперечное (Y) 200
4. Расстояние от торца шпинделя до поверхности стола, мм:
наименьшее, не более 100
наибольшее, не менее 650
5. Расстояние от плоскости крестового стола до оси поворотного устройства, мм 1820, 01
6. Расстояние от торца шпинделя поворотного устройства до центра пиноли
задней бабки, мм, не менее 900
7. Расстояние от торца инструмента в нулевом положении до поверхности стола, мм 4000, 01
8. Наибольшая скорость перемещения стола в режиме «РУЧНОЙ» («АВТОМАТ»), мм/мин:
в продольном направлении 5000 (10000)
в поперечном направлении 5000 (8700)
9. Масса детали, обрабатываемой на столе, кг 400
10. Масса детали обрабатываемой в поворотном устройстве, кг 100
11. Конец шпинделя по ГОСТ 15945 - 82 №50
12. Пределы частот вращения шпинделя, об/мин 20 – 5000
13. Время автоматической смены инструмента, с 10
14. Время автоматического измерения длины инструмента, с 10
15. Точность двухстороннего позиционирования, мкм:
координата X 50
координаты Y, Z 25
16. Дискретность линейных координат, мм 0, 001
17. Дискретность поворотного устройства, угл. сек. 3, 6
18. Мощность привода главного движения, кВт 32
19. Мощность приводов подач, кВт 1, 1
Мощность привода круговой координаты, кВт 1, 1
20. Система ЧПУ «Маяк – 624Е»
21. Приводы подач Schneider Electric
22. Габаритные размеры станка, мм 4270х2300х3000
23. Масса станка, кг 7300
24. Цена с НДС руб. 6 000 000
