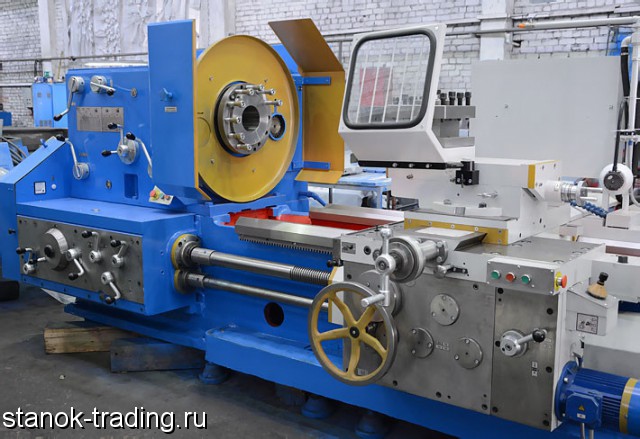

Универсальный токарно-винторезный станок 1Н65-3 осуществляет механическую обработку деталей тел вращения токарным и осевым инструментом.
Станок 1Н65 применяется для изготовления габаритных изделий в условиях единичного и мелкосерийного типах машиностроительного производства для обработки крупных заготовок.
В стандартной комплектации станок 1Н65-3 нормального класса точности, однако имеется возможность реализовать повышенный класс точности (в качестве опции).
1Н65 продаем по заводской цене со склада в Москве.
Технологические возможности универсального токарно-винторезного станка 1Н65-3:
- токарные операции над наружными поверхностями заготовок или изделий
- сверлильные операции над внутренними цилиндрическими поверхностями заготовок или изделий с помощью осевых инструментов, установленных на задней бабке
- нарезание метрической, дюймовой, модульных и питчевых резьб
- токарные операции над коническими наружными поверхностями заготовок или изделий
Особенности универсального токарно-винторезного станка 1Н65-3:
-станина обладает высокой жесткостью для реализации высоких режимов резания.
-комбинированные направляющие скольжения (плоская с призматической) обеспечивают нагруженные и точные перемещения рабочего органа станка.
-оборудуется системой СОЖ для подачи охлаждающей жидкости к зоне резания.
-наличия защитного экрана (ограждения) зоны резания.
-станок является тяжелым токарным станок по классу токарных станков и обеспечивает большой съем снимаемого припуска за счет мощного электродвигателя и жестких базовых деталей.
-технологические возможности ограничиваются диаметром устанавливаемой заготовки над суппортом до 650 мм и максимальной устанавливаемой длиной в центрах до 3000 мм.
-рабочие продольная и поперечная подачи.
-ускоренные перемещения в продольном и поперечном направлениях суппорта осуществляется от отдельного электродвигателя.
1Н65 Технические характеристики:
Максимальный диаметр обрабатываемой заготовки над станиной, мм 1000
Максимальный диаметр обработки над суппортом, мм 650
Наибольшая длина обрабатываемой детали, мм 3000
Класс точности станка Н
Максимальная масса заготовки, закрепленной в центрах, кг 8000
Диаметр сквозного отверстия в шпинделе, мм 128
Пределы частот прямого вращения шпинделя, об/мин 5…500
Пределы рабочих подач - продольных, мм/об 0, 06...2, 42
Пределы рабочих подач - поперечных, мм/об 0, 022...0, 88
Ускоренное продольное перемещение суппорта, м/мин 3
Ускоренное поперечное перемещение суппорта, м/мин 1
Число нарезаемых резьб / шаг резьбы: метрические резьбы /1…96
Число нарезаемых резьб / шаг резьбы: дюймовые резьбы /0, 25…24 TPI
Число нарезаемых резьб / шаг резьбы: модульные резьбы /0, 5…24 MP
Число нарезаемых резьб / шаг резьбы: питчевые резьбы /1…96 DP
Мощность привода главного движения, кВт 22
Габаритные размеры станка (Д х Ш х В), мм 6140х2200х1770
Масса станка, кг 12800
