Прокладка М1698.02.100

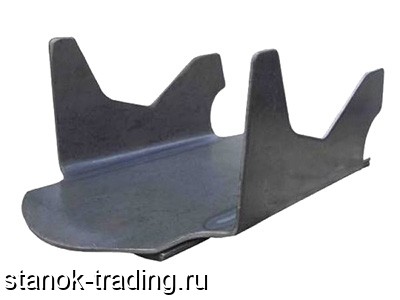

4-х «лепестковая» или «усая» сменная прокладка чертежный номер М 1698.02.100, также именуемая - «Краб».Относится к износостойким деталям модернизации по проекту М 1698 ПКБ ЦВ. Во время деповского ремонта разрешен монтаж прокладок с износом поверхности до 2мм. Во время осуществления капитального ремонта запрещена установка бывших в употреблении износостойких элементов.Не допускаются к установке детали имеющие один из следующих дефектов:
- трещины износостойкой поверхности или корпуса,
- трещины сварного соединения пластины и корпуса,
- сколы износостойкой пластины,
- не равномерная выработка износостойкой поверхности,
- а так же иные механические изъяны.
Порядок фиксации на боковую раму:
1. Годную к установке прокладку плотно прижать к опорной поверхности рамы с помощью специального оборудования
2. Длинные «лепестки» загнуть вставить в специальные технологические проемы.
3.Маленькие «лепестки» заминают по корпусу боковой рамы
4. Проверить на отсутствие излишнего движения прокладки относительно рамы (поперечное до 5 мм, продольное до 10 мм).
