Продам Путевые шаблоны ШП.01 и ШП.02 (ЦУП - 1 и ЦУП - 3) местонахождение 352922, Краснодарский край, Армавир, ул. Маркова, 36

Со временем ширина и высота железнодорожной колеи начинает изменяться,
чтобы контролировать состояние железнодорожного полотна используются путеизмерительные шаблоны ЦУП - 1 и ЦУП - 3 (ШП.01 и ШП.02),
которые измеряют расстояние ширины колеи, боковой износ рельс, ординаты переводных кривых и так далее

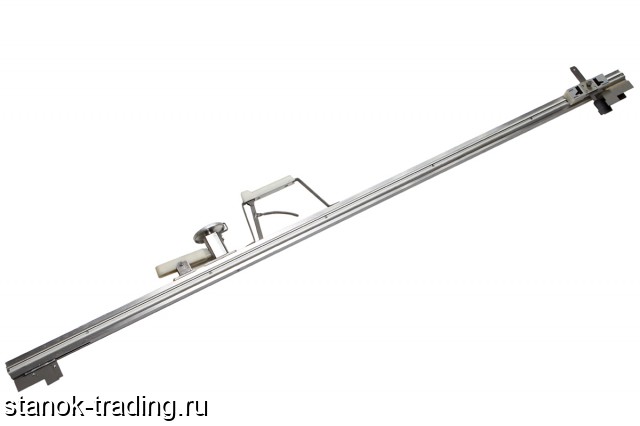

Строение (см. рисунок) 1 - Опора; 2 - Опора; 3 - Уровень; 4 - Тяга; 5 - Рукоятка; 6 - Шкала; 7 - Корпус

Технические характеристики путевого шаблона ЦУП ШП.1
Диапазон измерения ширины колеи: 1510 - 1550 мм
Диапазон измерения возвышения одного рельса относительно другого: - 160/+160 мм
Диапазон измерения ординат переводных кривых: 40 - 1400 мм
Диапазон измерения ординат переводных кривых: 1430 - 1480 мм
Диапазон измерения расстояния сердечник крестовины - контррельс: 1470 - 1500 мм
Диапазон измерения ширины желобов: 40 - 320 мм
Цена деления линейных шкал: 1 мм
Пределы допускаемой основной погрешности измерения размеров: ± 1 мм
Электрическое сопротивление изоляции не менее: 20 МОм
Максимальное усилие на рычаге тяги подвижного упора, Н (кгс), не более: 98(10)
Габаритные размеры:

длина 1700 мм ширина 100мм высота 210 мм
Вес: 3, 5 кг.
