Технические характеристики:

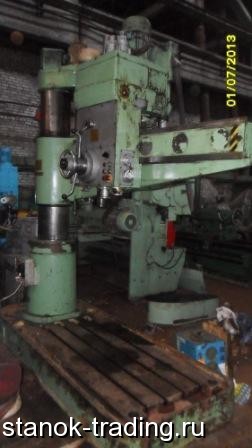

Станки модели 2а554ф1 предназначены для сверления, рассверливания, зенкерования и нарезки резьб.
Компоновка станков традиционная для радиально-сверлильных станков и включает:
Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, закрепленную на фундаменте, на которой установлен цоколь либо внутренняя колонна (ОС2146А; ОС2567; 2А576 и 2А587).
Колонна, поворачивающаяся вокруг вертикальной оси на подшипниках цоколя (2А554; 2А554-1; 2A554-2) или наружная колонна, поворачивающаяся на подшипниках вокруг внутренней колонны (ОС2146A; ОС2567; 2А576 и 2А587).
Диаметр сверления в стали, мм 50
Диаметр сверления в чугуне, мм 63
Расстояние от оси шпинделя до направляющих колонны (вылет), мм 375-1600
Расстояние от торца шпинделя до рабочей поверхности плиты, мм 450-1600
Крутящий момент шпинделя, нм 710
Осевое усилие на шпинделе, н 20000
Мощность главного двигателя, кВт 5. 5
Осевое перемещение шпинделя, мм 400
Перемещение головки по рукаву, мм 1225
Перемещение рукава по колонне, мм 750
Вращение рукава вокруг колонны, грд 360
Частота вращения шпинделя, об/мин 18-2000
К-во частот вращения шпинделя 24
Подачи шпинделя на оборот, мм/об 0, 045-5, 0
К-во подач шпинделя 24
Конус шпинделя Морзе К5
Габариты, мм 2665х1030х3430
Вес, кг 4700
