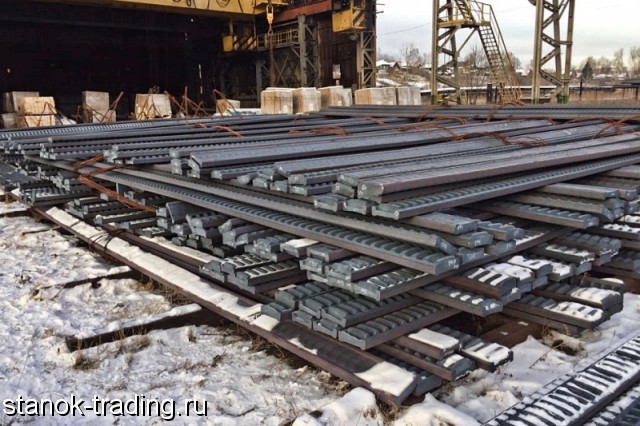

Рейка рукояти кремальерная 1080.04.114 - элемент цельносварной конструкции рукояти ковша экскаватора ЭКГ - 5 (1085.04.00 СБ, 1080.04.00 СБ).
Зубчатые рейки приваривается снизу к балкам рукояти ковша ЭКГ - 5 и находятся в постоянном зацеплении с кремальерными шестернями, закрепленными на напорном валу. Кремальерные шестерни вращаются и выдвигают или втягивают рукоять, перемещая ковш экскаватора ЭКГ - 5 вверх - вниз.
Преимущества цельнокатаной рейки по сравнению со сварной либо разрезной рейкой в следующем:
- Сборочно - сварочные работы быстрее и дешевле
Нет необходимости проверять точность совпадения кромок составных частей рейки.
- Срок службы дольше
Отсутствие поперечных сварных швов исключает возможность наличия в них дефектов, уменьшающих прочность детали, надежность в эксплуатации и, соответственно, угрожающих целостности всей конструкции.
Технические характеристики рейки рукояти ЭКГ - 5
Наименование Зубчатая рейка рукояти цельнокатаная кремальерная
№ чертежа 1080.04.114
ТУ 14 - 2Р - 411 - 2006
ГОСТ 4543 - 71
Марка стали 30ХМА
Комплект на машину, шт 2
Масса комплекта, кг 680
