Шкафы низкого напряжения далее ШРНН предназначены для приема, распределения и учета электрической энергии, а также для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока частотой 50 Гц . ШРНН входят в состав комплектных трансформаторных подстанций киоскового типа (КТП) и бетонного типа (БКТП), устанавливаются в отсек распределительного устройства низкого напряжения ( РУНН) .
Классификация ШРНН
Состав ШРНН Тип аппарата
Отсек вводного аппарата Выключатель автоматический
Рубильник
Разъединитель
Отсек учета электрической энергии Счетчик учета активной электроэнергии
Счетчик учета реактивной электроэнергии
Счетчик учета активно-реактивной электроэнергии
Отсек уличного освещения и обогрева отсека РУНН
Отсек отходящих линий Выключатель автоматический
Планочные выключатели-предохранители
Рубильники с предохранителями
От 2 до 10 отходящих линий
Фидер уличного освещения
Конструкция

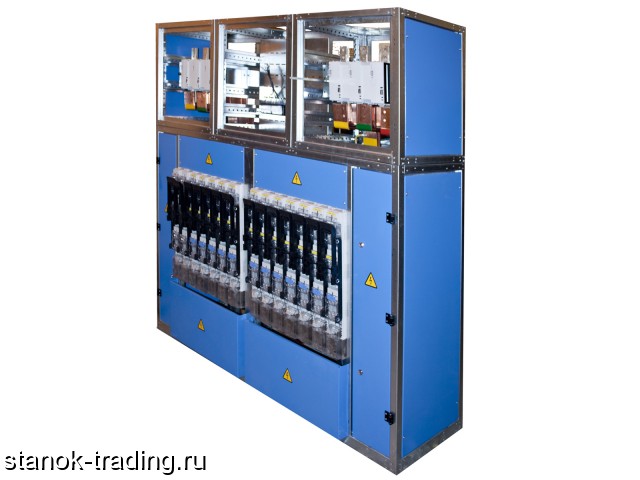

Шкаф представляет собой горизонтально расположенные сборные шины, на которые установлены выключатели-разъединители-предохранители («фидеры») с вертикальным расположением фаз одного присоединения. Каждый фидер выполняет функции разъединителя и защиты от перегрузок и коротких замыканий подключаемой к нему снизу кабельной линии. Для питания и защиты потребителя с номинальным током более 630А применяются комбинированные шкафы - с модулем защиты отходящей линии автоматическим выключателем.
Схемы вспомогательных соединений предусматривают:
а) измерение линейного напряжения между всеми фазами. Контроль напряжения на шинах 0, 4 кВ осуществляется с помощью вольтметра. Вольтметр подключается к фазам через переключатель;
б) учет электрической энергии на вводе РУНН . Учет расхода электроэнергии осуществляется счетчиком;
в) обогрев счетчика электрической энергии. Для обеспечения нормальной работы счетчика в зимних условиях предусмотрен обогрев электронагревателями;
г) автоматическое включение и отключение обогрева отсека РУНН. Включение электронагревателей производится автоматически тепловым датчиком температурного реле;
д) освещение отсеков комплектной трансформаторной подстанции киоскового типа: рабочее - на напряжение 36 В . Осветительные лампы включаются вручную бытовыми выключателями;
Защита от коротких замыканий в цепях освещения осуществляется предохранителями со стороны ввода питания и предохранителем со стороны 36 В.
