Продам Станки токарно-винторезные мод. ГС526У местонахождение ул. Монтажная д.9

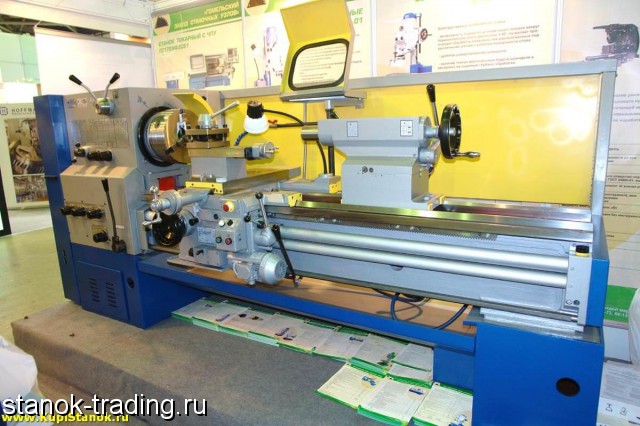

Станки токарно-винторезные мод. ГС526У
Станки предназначены для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой. Обозначение станка модели ГС526 приобретает дополнительные индексы:
«Б1», «Б2» и т.д. – при изменении основных технических характеристик;
«У» - при оснащении станка фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач;
«С» - при оснащении станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
«В» - при заказе станка с увеличенным наибольшим диаметром обработки заготовки над станиной- 630мм и суппортом - 420мм;
«А» - при заказе станка с измененным профилем направляющих станины;
«Г» - при заказе станка с выемкой в станине;
«Л» - при заказе станка с ценой деления лимба поперечного перемещения 0, 02мм;
«М» - при заказе станка с механизированным приводом верхней части суппорта;
«Ц1» («Fagor»), «Ц2» («СКБ ИС»), «Ц3» («SINO») и т.д. – при заказе станка с различными устройствами цифровой индикации и преобразователями линейных перемещений.
«РЦ» - при заказе станка с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя;
«Е» - при поставке станка, имеющего маркировку «СЕ» и соответствующего требованиям безопасности Директив ЕС.
Станки модели ГС526 выпускаются с межцентровым расстоянием (РМЦ) 1000мм, исполнения ГС526-01 с РМЦ 1500 мм, исполнения ГС526-02 с РМЦ 2000 мм, исполнения ГС526-03 с РМЦ 3000 мм, исполнения ГС526-04 с РМЦ 750 мм, исполнения ГС526-05 с РМЦ 1400 мм.
1 Показатели заготовки, обрабатываемой на станке
1.1 Наибольший диаметр обрабатываемой заготовки:
над станиной, мм 500, 630 1
закрепленной в патроне и проходящей через отверстие в шпинделе, мм 55
над выемкой в станине, мм, не менее 630 2
1.2 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее 275, 420
1.3 Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм, не менее
над выемкой в станине, мм, не менее 1000
1.4 Высота центров над направляющими станины, мм 250, 320
2 Показатели инструмента, устанавливаемого на станке
2.1 Наибольшая высота резца, устанавливаемого в резцедержателе, мм 25
3 Показатели основных и вспомогательных движений станка
3.1 Количество скоростей шпинделя:
прямого вращения 22
обратного вращения 22
3.2 Пределы частот шпинделя, об/мин 16 – 2000
3.3 Количество подач суппорта
Продольных 24
Поперечных 24
3.4 Пределы подач суппорта, мм/об
Продольных 0, 05…2, 8
Поперечных 0, 025…1, 4
3.5Пределы шагов нарезаемых резьб
метрических, мм 0, 5…112
модульных, модуль 0, 5…112
дюймовых, число ниток 56…0, 5
питчевых, питч 56…0, 5
3.6 Скорость быстрых перемещений суппорта, м/мин:
Продольных 3, 6
Поперечных 1, 8
4 Показатели силовой характеристики станка
4.1 Наибольший крутящий момент на шпинделе, кНм 1
4.2 Мощность привода главного движения, кВт 7, 5; 117
4.3 Мощность привода быстрых перемещений, кВт 0, 37
4.4 Мощность привода охлаждения, кВт 0, 18
4.5 Суммарная мощность установленных на станке электродвигателей, кВт 8, 0; 11, 557
4.6 Суммарная потребляемая мощность станка, (наибольшая), кВт 8, 62; 12, 127
5 Показатели габарита и массы станка
5.1 Габаритные размеры станка, мм, не более:
длина: 2800, 3880, 3880
5.2 Масса станка, кг, не более 3100,
Характеристика электрооборудования
6.1 Род тока питающей сети Переменный, трехфазный
6.2 Частота тока, Гц 50±1
6.3 Напряжение, В 380±38
6.4 Напряжение цепи управления, В 24±2, 4
6.5 Напряжение цепи местного освещения, В 24±2, 4
7 Корректированный уровень звуковой мощности, дБа 97
8 Класс точности станка по ГОСТ 8-82 П
Комплектность:
086.0000.000 Станок в сборе
097.0000.000 Станок в сборе
Входят в комплект и стоимость станка
Сменные части
086.5300.001 Колесо зубчатое сменное Z=45; m=2 Установлено на станке
086.5300.009 Колесо зубчатое сменное Z=73; m=2 Установлено на станке
086.5300.011 Колесо зубчатое сменное Z=86; m=2 Установлено на станке
086.5300.013 Колесо зубчатое сменное Z=72; m=2 Установлено на станке
086.5300.002 Колесо зубчатое сменное Z=48; m=2 Поставляется отдельным местом в общей упаковке станка
086.5300.010 Колесо зубчатое сменное Z=80; m=2 то же
Инструмент
086.6000.000 Комплект инструмента Поставляется отдельным местом в общей упаковке станка
Документы
086.0000.000 РЭ Руководство по эксплуатации (на русском языке)***
*** На языке согласно требованиям договора на поставку или контракта
Транспортные характеристики станка
Гарантийный срок.
Качество товара определяется техническими условиями Завода-изготовителя.
Гарантийный срок на товар составляет 12 месяцев со дня изготовления.
Наличие руководства по эксплуатации, а также паспорта на оборудование гарантируем при поставке оборудования.
Завод-изготовитель обязуется осуществлять гарантийное обслуживание и устранять дефекты непосредственно по месту использования товара при условии выполнения всех требований, изложенных в «Руководстве по эксплуатации» (РЭ).
Дополнительные услуги.
Поставщик имеет возможности проведения монтажа и пуско-наладочных работ. Обучение персонала, по договоренности с Заводом-изготовителем, может быть проведено на Заводе-изготовителе.
Сертификация оборудования.
Данное оборудование не подлежит обязательной сертификации. Декларация о соответствии техническим регламентам Таможенного Союза имеется.
Безопасность и охрана окружающей среды.
Станок соответствуют требованиям ГОСТ 12.2.003, ГОСТ 12.2.009, ГОСТ 12.2.049, ГОСТ 12.2.062, ГОСТ 12.2.064, ГОСТ 12.4.026, ГОСТ 12.4.040, ГОСТ 14254, ГОСТ 7599 согласно ПОТ Р М-006-97 «Межотраслевые правила по охране труду при холодной обработке металлов».
